Switch xPoE-3-11A ATTE

3 porty 10/100Mbps - extender sygnału, 1xPoE IN 802.3at/af + 2xPoE OUT

Opis produktu:

xPoE-3-11A jest niezarządzalnym przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE. Urządzenie regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.

Niezarządzalne switche PoE bez zasilacza serii xPoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.

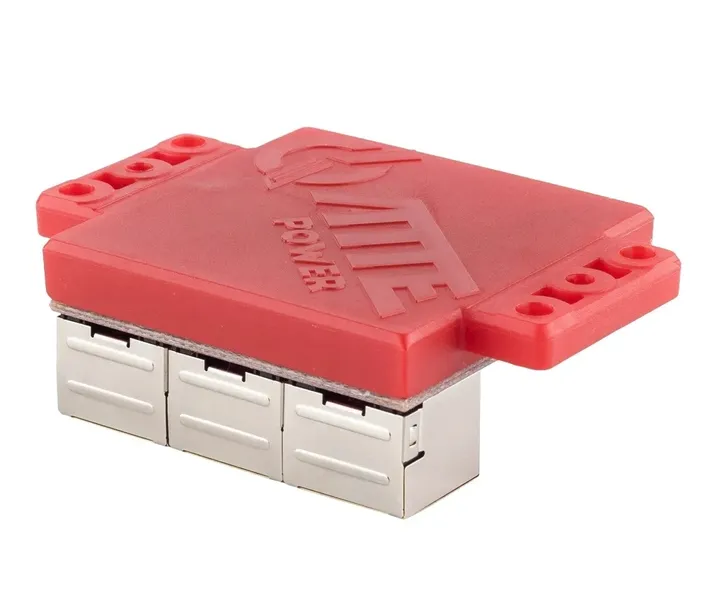

Przemyślana konstrukcja urządzenia sama w sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia osłonę oraz izolację przy możliwie jak najmniejszych gabarytach urządzenia. Układ złącz RJ-45 również nie jest przypadkowy - dzięki niemu wpięte wtyki RJ45 nie zajmują dodatkowego miejsca.

Najważniejsze cechy:

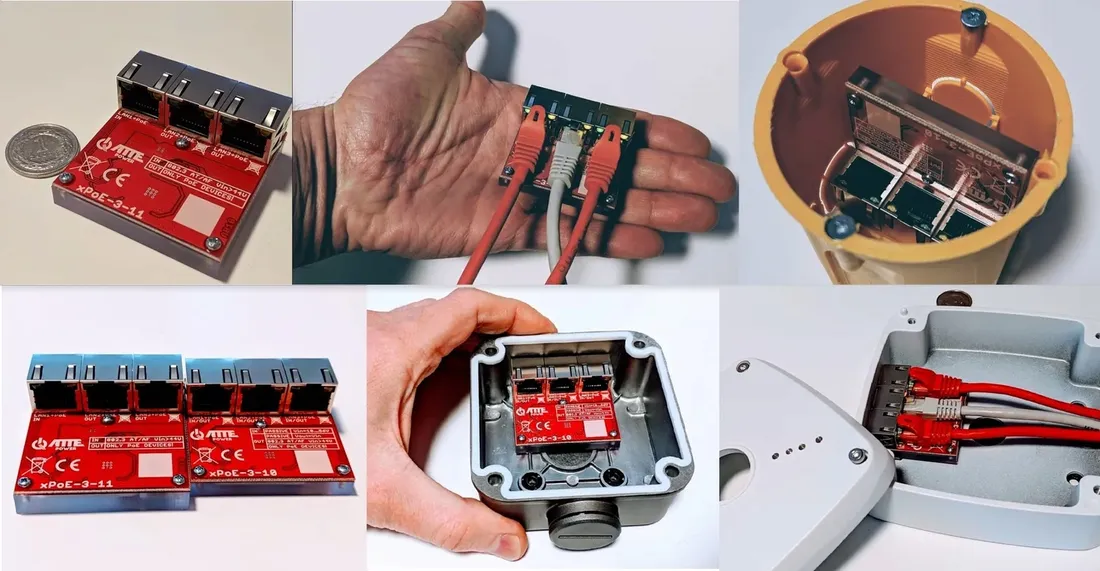

✅ miniaturowa konstrukcja umożliwia montaż w podstawie kamery,

✅ zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN),

✅ możliwość zasilania do 2 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT),

✅ do 40W sumarycznej mocy,

✅ zasilanie kaskadowe (jeden switch zasila kolejne),

✅ łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów,

✅ bardzo niski pobór mocy (< 0,5 W),

✅ sekwencyjny start wyjść PoE.

Dane techniczne:

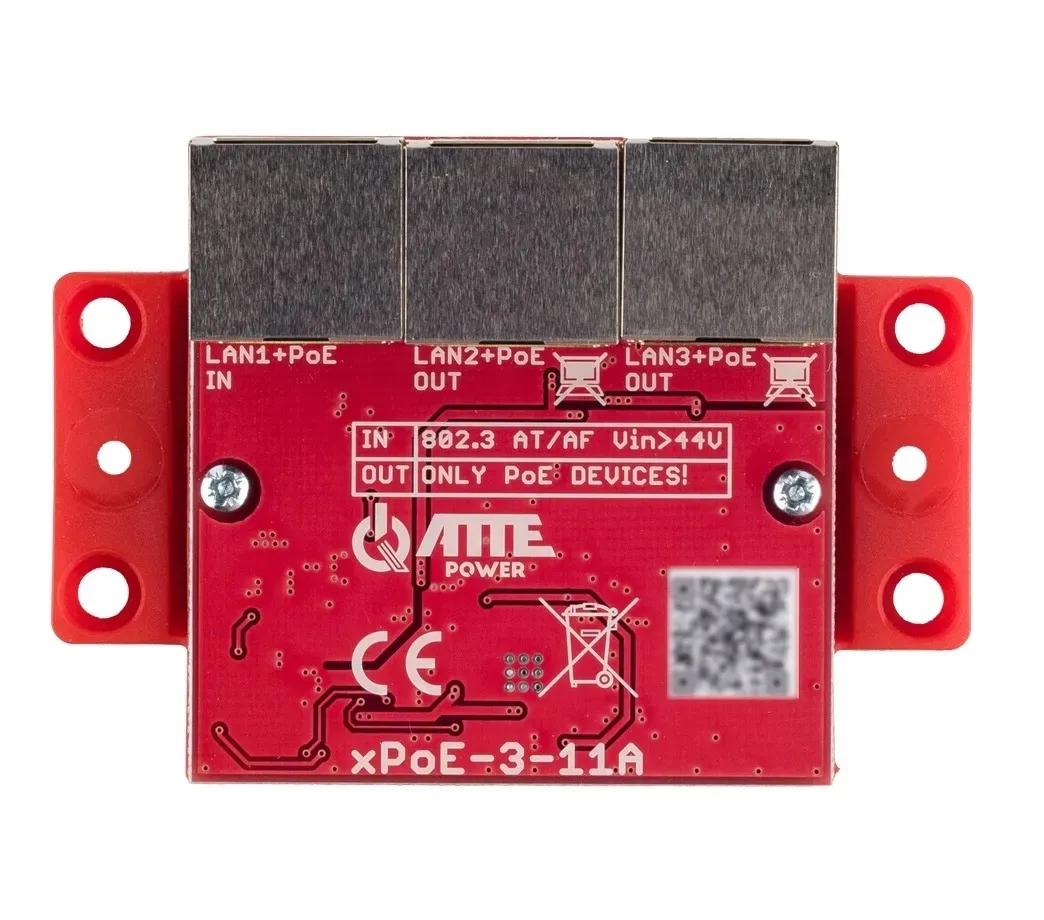

⏩Porty LAN:

• 3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)
• 1 x LAN+PoE IN
• 2 x LAN+PoE OUT

⏩ Funkcje portów: LAN 1: WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W); PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)

⏩ Funkcje portów:

• LAN 2: WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive; PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)

• LAN 3: WYJŚCIE PoE (zasilanie kamery): Passive; PINY PoE: 4,5 (V+) 7,8 (V-)

⏩Funkcje portów: LAN2...LAN3: Sekwencyjne załączanie wyjść PoE: LAN2...LAN3 (podczas uruchamiania lub po zwarciu)

⏩Wybór standardu PoE (at/af): LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający

⏩ Napięcie zasilania: LAN1: 44 ... 56 VDC (Vin)

⏩Napięcie wyjściowe: Vout = Vin

⏩Pobór mocy: 0,5 W

⏩Zabezpieczenia portów:

• LAN 1 ... LAN 3: Zabezpieczenie przepięciowe

• LAN 1: Zabezpieczenie przeciążeniowe 1A z auto powrotem

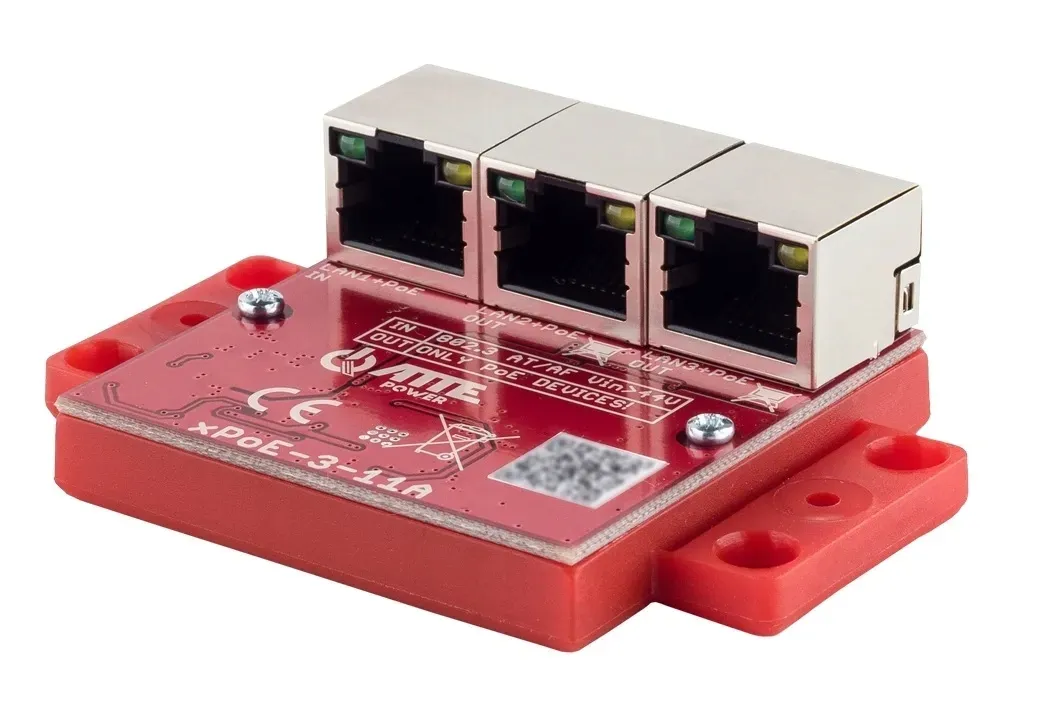

⏩Sygnalizacja pracy:

• LED w złączach RJ45:
• LAN 1 (żółta) - zasilanie urządzenia
• LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE
• LAN 1 ... LAN 3 (zielony) - link i transmisja danych

⏩ Konstrukcja obudowy: Poliwęglan

⏩Temperatura pracy: -25°C...+65°C

⏩Stopień ochrony: IP20

⏩Wymiary: 51 x 51 x 23 mm

⏩Waga: 0,042kg

Przykłady zastosowań:

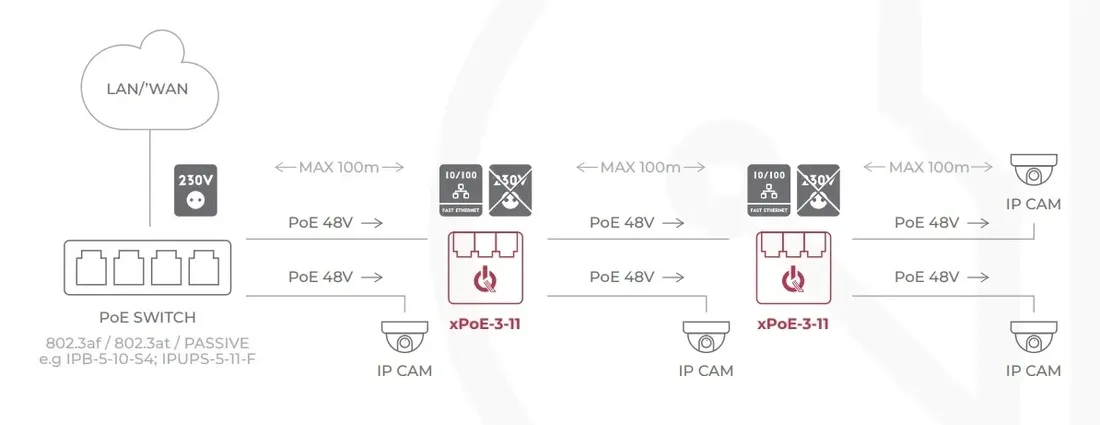

Podstawowe zastosowanie urządzenia - gdy potrzebujemy zamontować na jednej skrętce UTP kolejną kamerę IP w miejscu już istniejącej lub odgałęzić sieć i zasilanie PoE do kolejnego punktu.

Kod producenta: xPoE-3-11A
