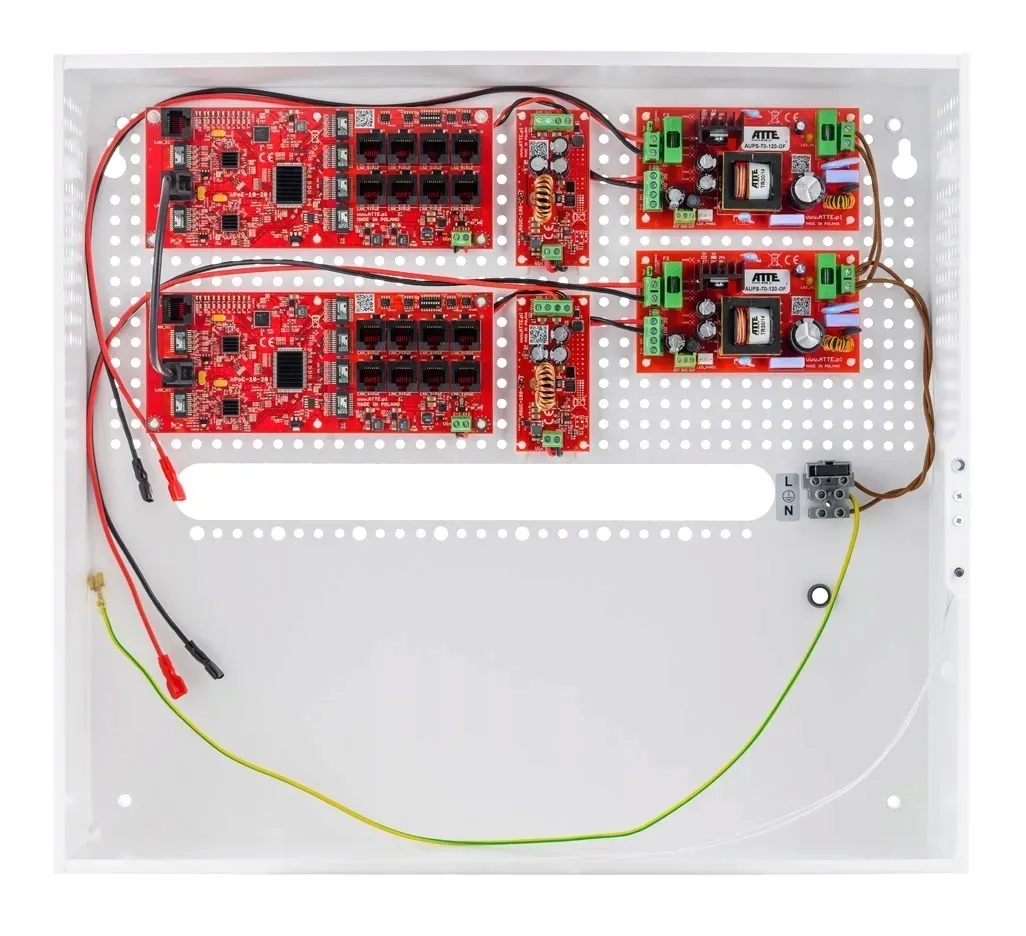

Zestaw buforowy do 16 kamer IP IPUPS-16-20-H

W obudowie wewnętrznej ABOX-H (2x AKU 18Ah + NVR), zasilacz 144W (2x 72W)

switch PoE 18 portowy (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IPUPS-16-20-H

Opis produktu:

IPUPS-16-20-H to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Najważniejsze cechy i funkcje:

✅ obsługa kamer 4K Ultra HD

✅ możliwość buforowego zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE

✅ bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)

✅ możliwość wyłączenia zasilania na portach PoE

✅ wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych

✅ do 40W mocy na portach PoE (LAN_1 do LAN_8)

✅ łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

✅ wysoka sprawność modułu zasilacza (90%)

✅ dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC

✅ łatwy i szybki serwis instalacji dzięki modułowej budowie

✅ łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

✅ montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

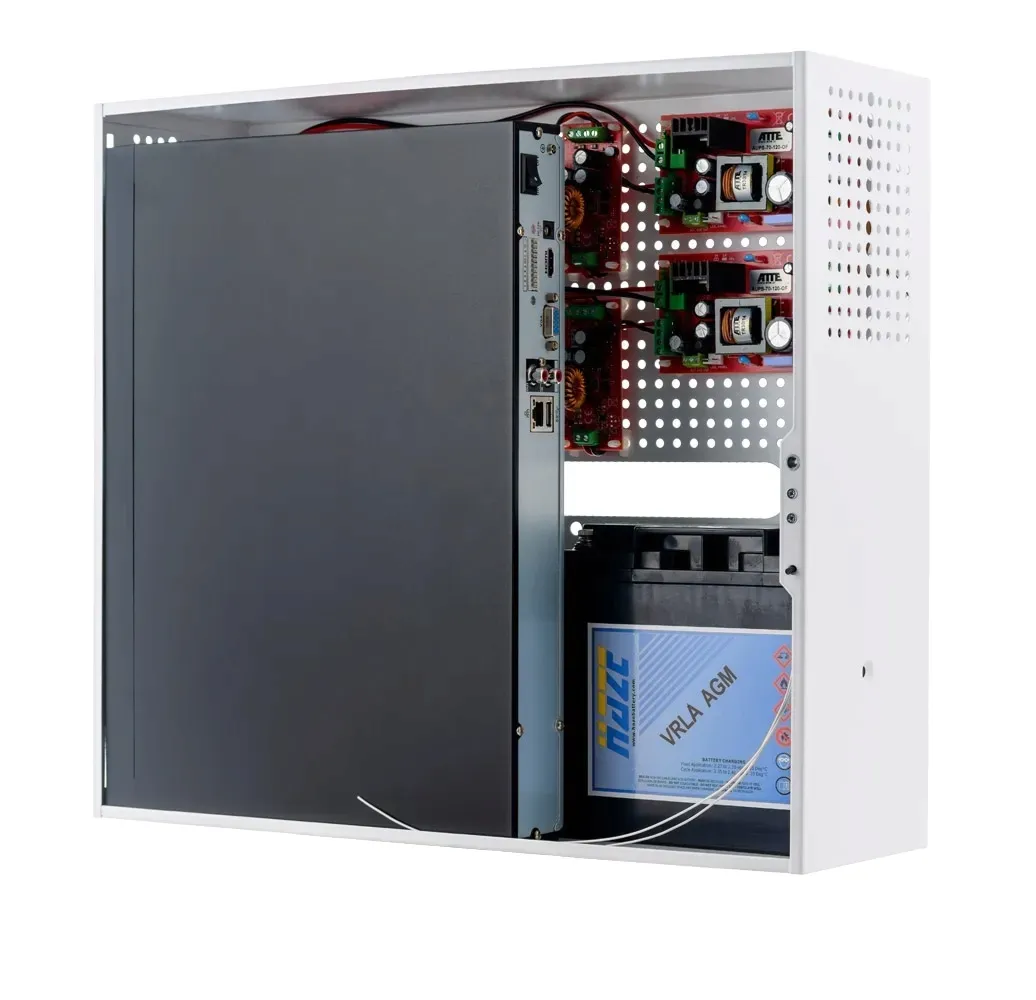

✅ miejsce na 2 akumulatory 18Ah

✅ miejsce na rejestrator wideo (NVR)

✅ możliwość zachowania zapasu kabli wewnątrz obudowy

✅ przepusty kablowe z tyłu obudowy

✅ dystans do ściany/powierzchni montażowej

Obudowa

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor.

Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Dane techniczne:

⏩Porty LAN:

• 18 portów RJ45:
• 16 x PoE10/100Mbps
• 2 x Gigabit UpLink

⏩ Funkcje portów:

• xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)
• xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

⏩ Akumulator: 2 x akumulator żelowy lub AGM 12V / 18Ah

⏩ Napięcie wyjściowe zasilacza: 12 VDC +/-15%

⏩ Napięcie wyjściowe PoE: 48 VDC +/- 2%

⏩  Moc zasilacza: 2 x 72 W

⏩ Sprawność: 90% @120W

⏩Napięcie wejściowe: 190 ... 260 VAC, 50 Hz

⏩ Prąd ładowania akumulatora: 1 A lub 2 A (wybierane zworą JP1)

⏩ Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15A

⏩ Zabezpieczenie wyjścia zasilacza:

• Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza)
• Praca z akumulatora: Bezpiecznik topikowy zwłoczny 6,3A

⏩Zabezpieczenia portów:

• LAN 1 ... LAN 8, Vin: Zabezpieczenie przeciwprzepięciowe
• LAN 1 ... LAN 8: Zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

⏩ Zabezpieczenie obwodu akumulatora:

• Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 6,3A.
• Zabezpieczenie przez głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego.

⏩ Sygnalizacja pracy:

• AUPS-70-120-OF: LED1 (żółta) - obecność napięcia sieci, LED2 (zielona) - obecność napięcia wyjściowego, LED3 (czerwona) - ładowanie akumulatora.
• xPoE-10-20-OF: Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie.

⏩ Wyjścia techniczne:

• AUPS-70-120-OF: OUF – brak napięcia +DC_OUT, ACF – brak napięcia AC
• Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

⏩Uruchomienie przy braku zasilania AC: Samoczynne uruchomienie zasilacza po podłączeniu akumulatora

⏩Kontrola zasilania na portach:

• xPoE-10-20-OF: Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN 1 ... LAN 8)
• PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF, PoE ZAŁĄCZONE na porcie - przełącznik w pozycji ON

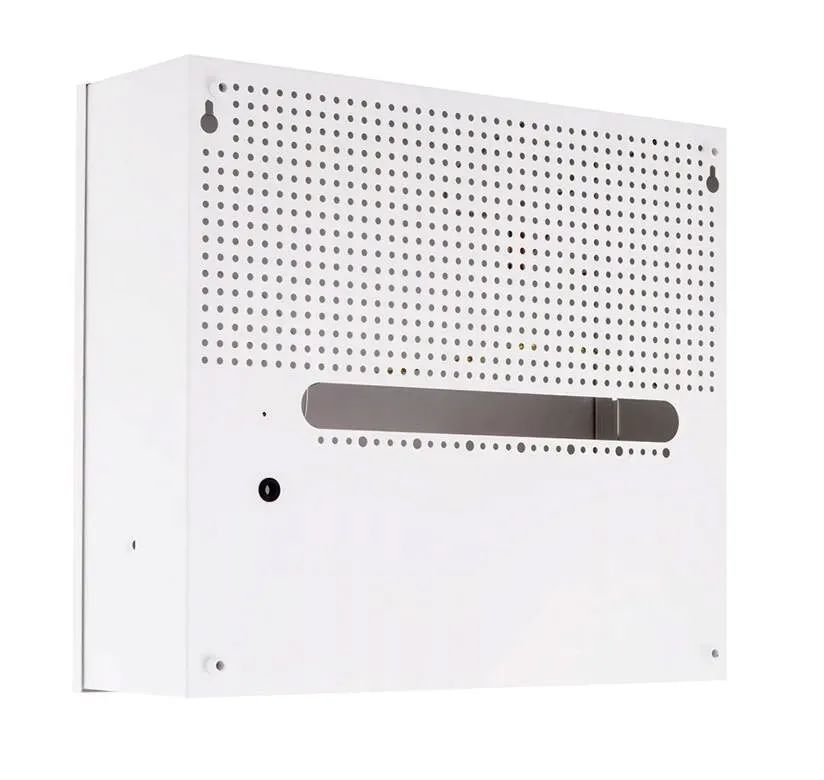

⏩ Konstrukcja obudowy:

• Obudowa ABOX-H
• Materiał obudowy - blacha stalowa 0,8 mm
• Obudowa malowana proszkowo na kolor biały
• Zamontowany tamper otwarcia
• Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• Dystans do ściany
• Otwory montażowe 6 mm

⏩ Montaż: Montaż naścienny przez otwory montażowe 6 mm

⏩ Stopień ochrony: IP20

⏩Temperatura pracy: -10 ... +40°C

⏩ Wymiary: 400 x 450 x 140 mm

⏩ Waga: 4,7 kg

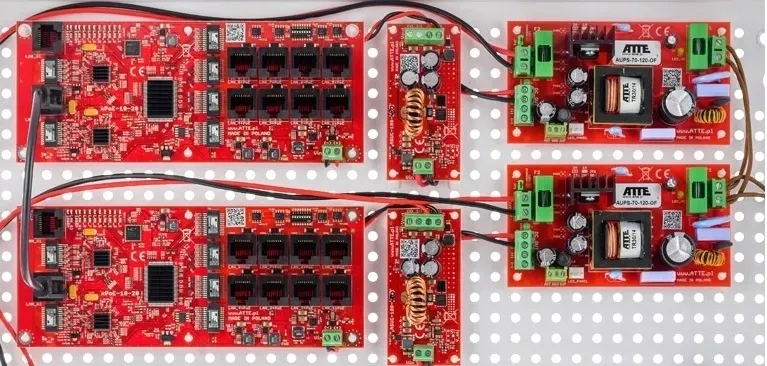

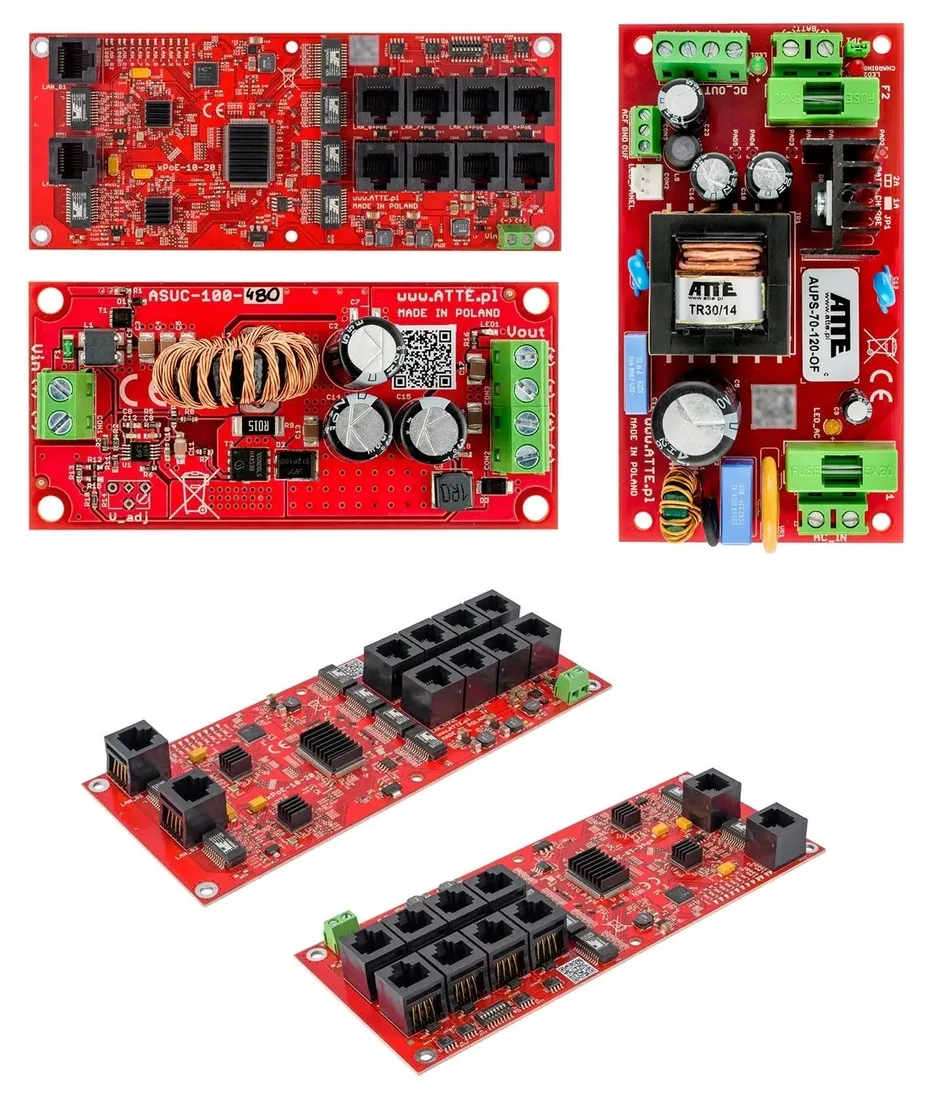

W skład zestawu wchodzą:

• 1x obudowa ABOX-H
• 2x zasilacz AUPS-70-120-OF
• 2x przetwornica ASUC-100-480-OF
• 2x switch xPoE-10-20-OF

Kod producenta: IPUPS-16-20-H
