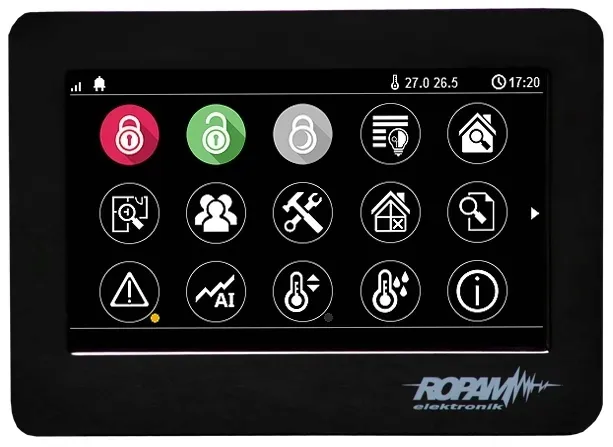

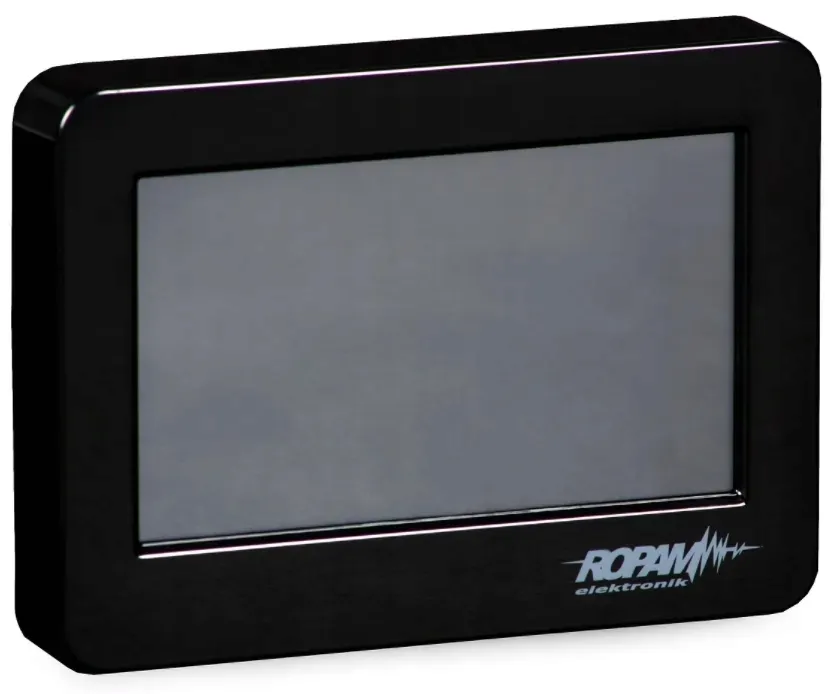

TPR-4BS-P Manipulator dotykowy 4.3

⏩ Panel dotykowy Ropam TPR-4BS-P posiada ekran pojemnościowy o przekątnej 4,3”, obsługa tego urządzenia jest bardzo zbliżona do bardzo dobrze znanym nam smartfonów czy tabletów. Przeznaczony jest do obsługi systemu alarmowego i automatyki, zbudowanego w oparciu o centrale serii OptimaGSM i NeoGSM-IP. Umożliwia realizację:

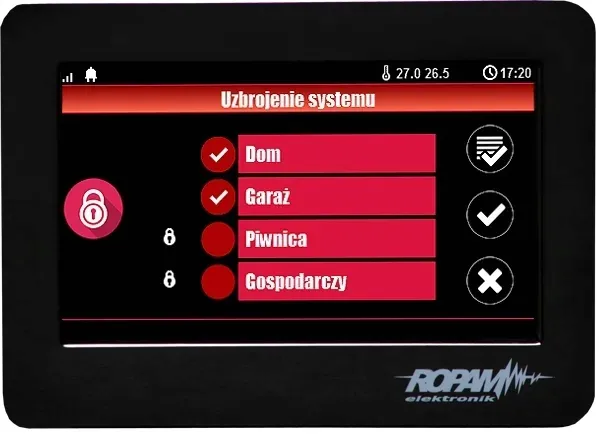

• funkcji alarmowych: załączenie czuwania, rozbrojenie danej strefy itp.
• funkcji automatyki: sterowanie oświetleniem, roletami, automatyką bramową itp.

Panel ten jest bezpośrednią alternatywą dla TPR-4BS-P, te dwa manipulatory różnią się technologią w jakiej został wykonany ekran. W tym przypadku mamy Panel dotykowy z rezystancyjnym ekranem.

⏩ Sam możesz zdecydować o rozmieszczeniu ikon na ekranie, co znacznie przyspiesza obsługę. Atutem jest też kieszeń na kartę MicroSD o pojemności do 8 Gb (brak w zestawie). Pozwala na zapis informacji o zdarzeniach w systemie, ale także pliku z planem budynku czy galerii 100 zdjęć. Posiada też 2 wejścia alarmowe (NO/NC), do których można podłączyć czujki.

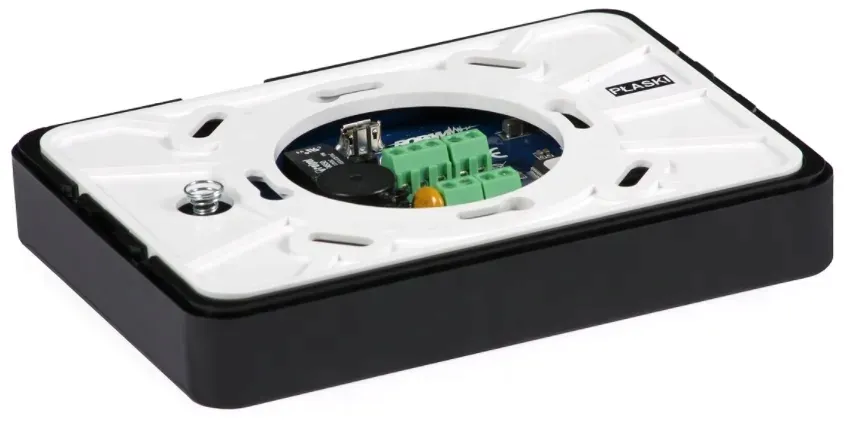

⏩ Panel dotykowy posiada obudowę natynkową z zabezpieczeniem antysabotażowym. Przeznaczony jest do montażu na płaskiej powierzchni (nie wymaga puszki instalacyjnej ani podkucia). Świetnie sprawdzi się w

• mieszkaniach,
• domach,
• sklepach,
• pomieszczeniach biurowych,
• niewielkich obiektach.

⏩ Monitory dotykowe w technologii rezystancyjnej cechują się dużą elastycznością, tzn. rozpoznają dotyk wykonany zarówno ręką (w tym w rękawiczce), jak i dowolnym przedmiotem – rysikiem lub np. kartą kredytową. Jest to szczególnie ważne w szeregu różnych zastosowań, które wykluczają dotyk gołą ręką – np. w halach produkcyjnych i punktach gastronomicznych.

✅ CECHY PRODUKU

• Wbudowany wyświetlacz TFT-LCD 4.3" (480 x 272), o wysokim kontraście i jasności (500 cd/m2)
• Rezystancyjny panel dotykowy "TouchPanel"
• Estetycznie i nowoczesne wykonanie - szklany panel z wyświetlaczem, w płaskiej obudowie
• Intuicyjny interfejs użytkownika, umożliwiający łatwą obsługę
• Możliwość sterowania funkcjami automatyki i alarmu
• Komunikacja z centralą przez magistralę EIA-485, z wykorzystaniem protokołu RopamNET
• Konfiguracja przez program OptimaGSM Manager lub lokalna
• Obsługa funkcji termostatu pokojowego
• Wbudowana kieszeń na kartę microSD (max. 8 GB)
• Wbudowane 2 wejścia alarmowe typu NO / NC
• Zabezpieczenie antysabotażowe obudowy
• Montaż na płaskiej powierzchni - nie wymaga puszki montażowej ani podkucia
• Stałe złącza
• kolor: czarny

⏩ Personalizacja

Panel umożliwia rozmieszczenie na ekranie dostępnych piktogramów, wg. wymagań aplikacji lub użytkownika

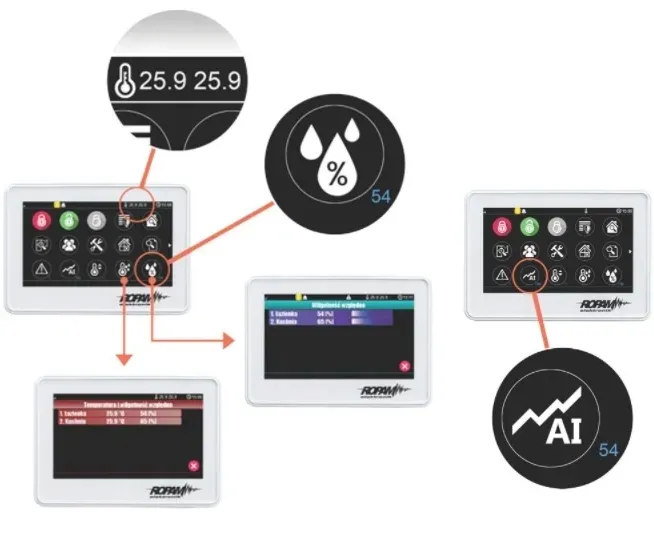

⏩ Szybki podgląd

Na ekranie możemy znaleźć takie informacje jak

• wartość aktualnej temperatury,
• wilgotność powietrza
• wartość wejścia analogowego

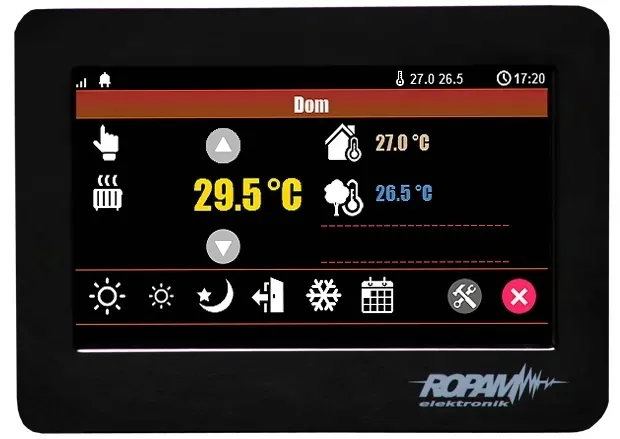

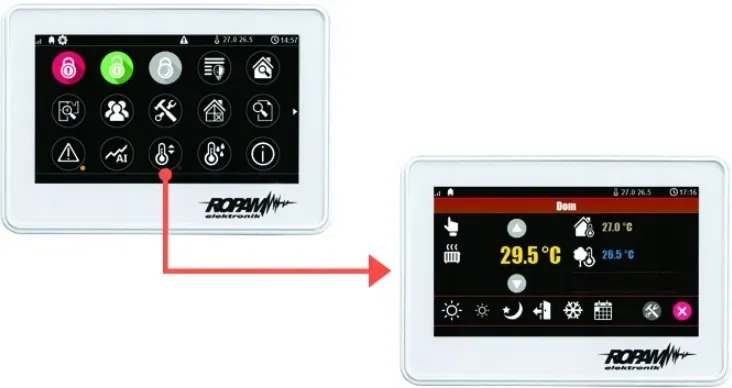

⏩ Wbudowany termostat

Urządzenie jest wyposażone w termostat. W oparciu o ustalone harmonogramy czasowo-temperaturowe, urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię.

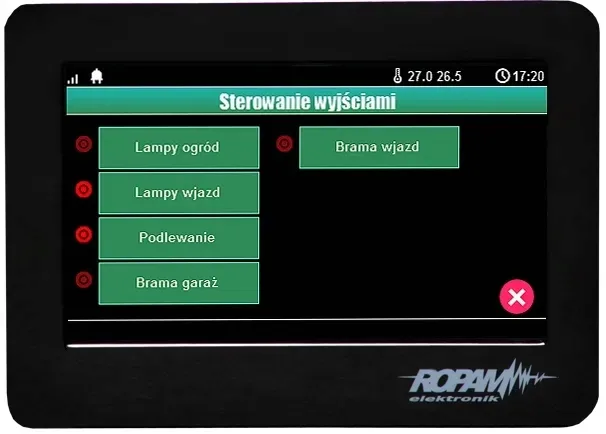

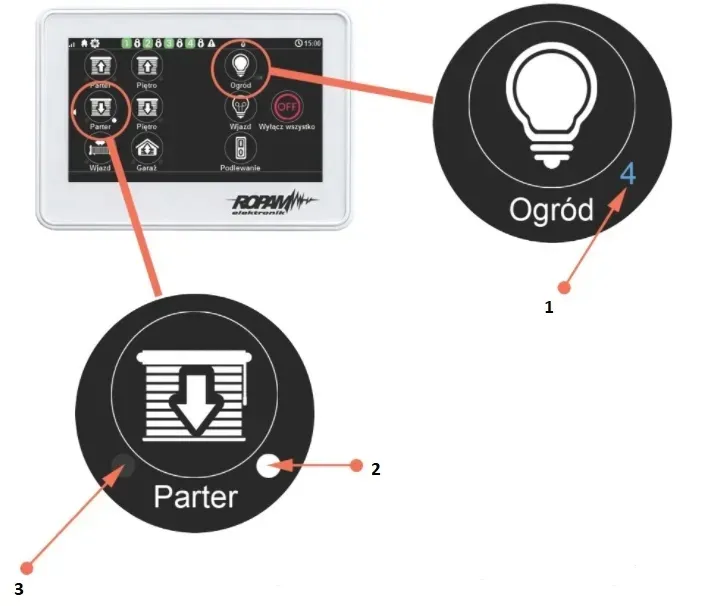

⏩ Sterowanie automatyką domową

1. Pobierana energia
2. Potwierdzenie złącza
3. Potwierdzenie z wejścia

⏩ Obsługa panelu dotykowego Ropam

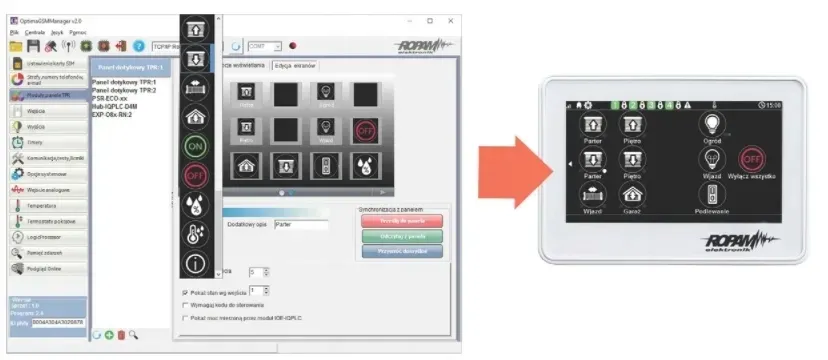

• programowanie urządzenia oraz zmiana interfejsu użytkownika jest możliwa z poziomu komputera (połączenie za pomocą kabla Micro USB lub interfejsu RS232) - aplikacja OptimaGSM Manager;
• aktualizacja oprogramowania - program TRP_4 Update;
• kontrola systemu z poziomu smartfona z systemem Android (wersja 2.1 ~ 4.4) - aplikacja RopamDroid do pobrania w Google Play w sklepie Ropam Elektronik.

⏩ Przenośna pamięć zdarzeń i zdjęć

Kolejną zaletą klawiatury dotykowej jest wbudowane gniazdo na kartę pamięci microSD, o max. pamięci 8 GB. Karta służy jako miejsce pamięci do zapisu informacji o stanie i zdarzeniach systemu, takich jak np. logi wartości wejść lub temperatura. Można na niej również zapisać odpowiedni plik z planem budynku, a następnie prowadzić podgląd zdarzeń bezpośrednio na tym planie.

Na karcie microSD można również zapisać zdjęcia, dzięki którym panel może działać jako cyfrowa ramka na zdjęcia. Panel w trybie wygaszacza ekranu może wyświetlać do 100 zdjęć sekwencyjnie, o czasie wyświetlania pojedynczego zdjęcia: 10 s.

✅ SPECYFIKACJA TECHNICZNA:

• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: rezystancyjny
• sygnalizacja akustyczna: ~80 dB max.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: biały
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• montaż na płaskiej powierzchni (nie wymaga puszki instalacyjne ani podkucia)
• złącza AWG 24-12, rozłączne
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga: 175g

Kod producenta: TPR-4BS-P
