Switch do 8 kamer IP-8-20-R5U0

Zestaw do 8 kamer IP, w obudowie ABOX-R5U0, zasilacz 96W,

switch PoE 10 portowy (8xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-8-20-R5U0

Opis produktu:

IP-8-20-R5U0 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpieniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Najważniejsze cechy i funkcje:

✅ obsługa kamer 4K Ultra HD

✅ możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE

✅ bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)

✅ możliwość wyłączenia zasilania na portach PoE

✅ wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych

✅ szeroki zakres napięcia wejściowego (10...56VDC)

✅ napięcie wyjściowe = napięcie wejściowe

✅ do 40W mocy na portach PoE (LAN_1 do LAN_8)

✅ łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

✅ wysoka sprawność modułu zasilacza (>90%)

✅ łatwy i szybki serwis instalacji dzięki modułowej budowie

✅ łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

✅ montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

✅ główne przepusty kablowe z tyłu obudowy

✅ dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy

✅ wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)

✅ grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf

✅ obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem

✅ możliwość zachowania zapasu kabli wewnątrz obudowy

Obudowa:

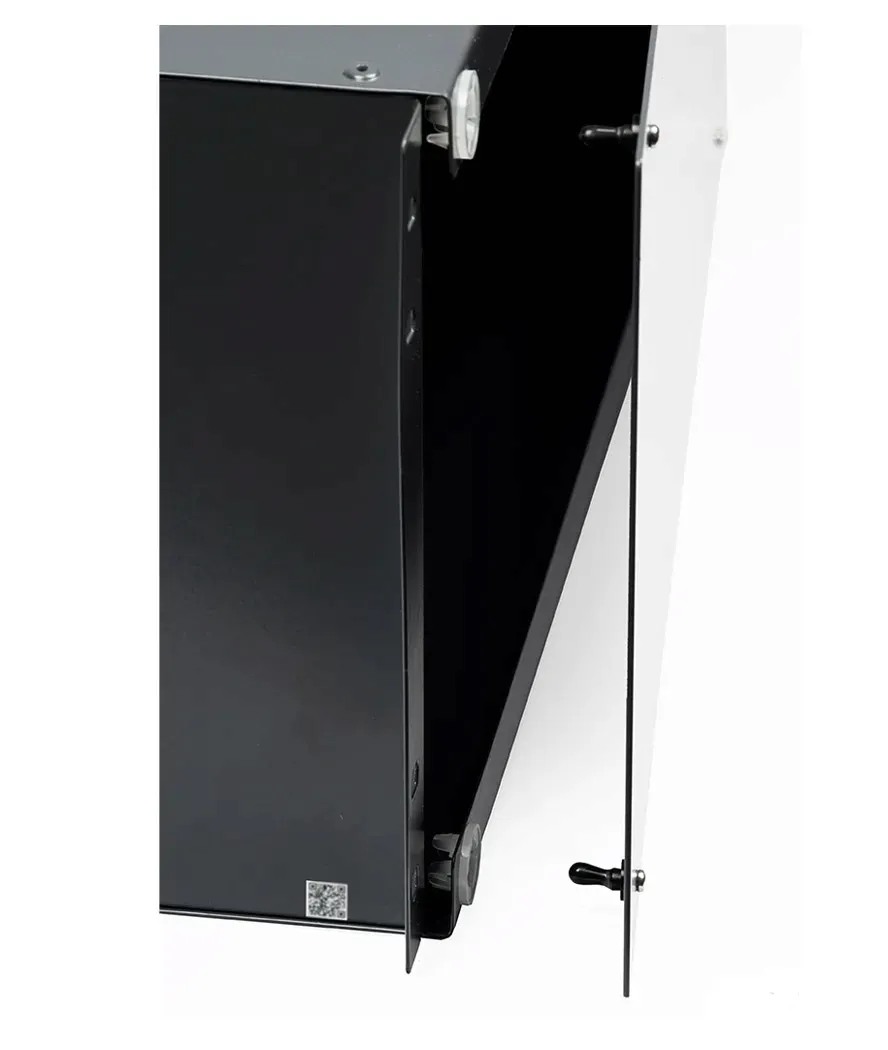

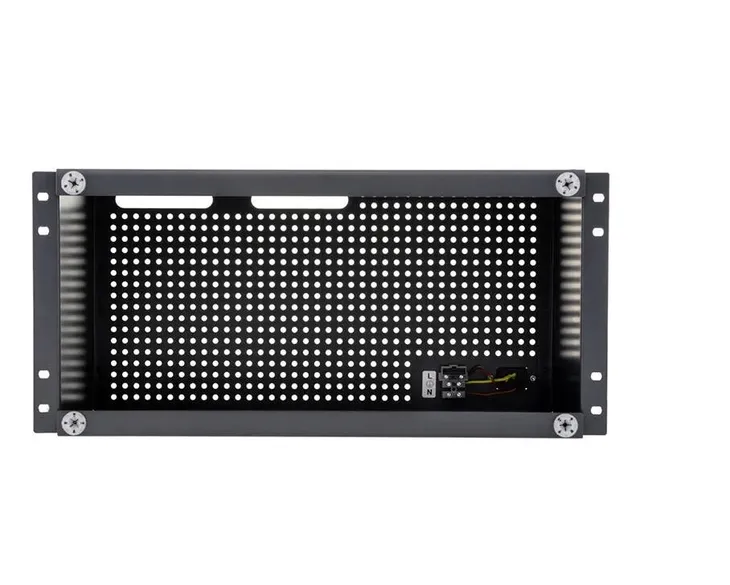

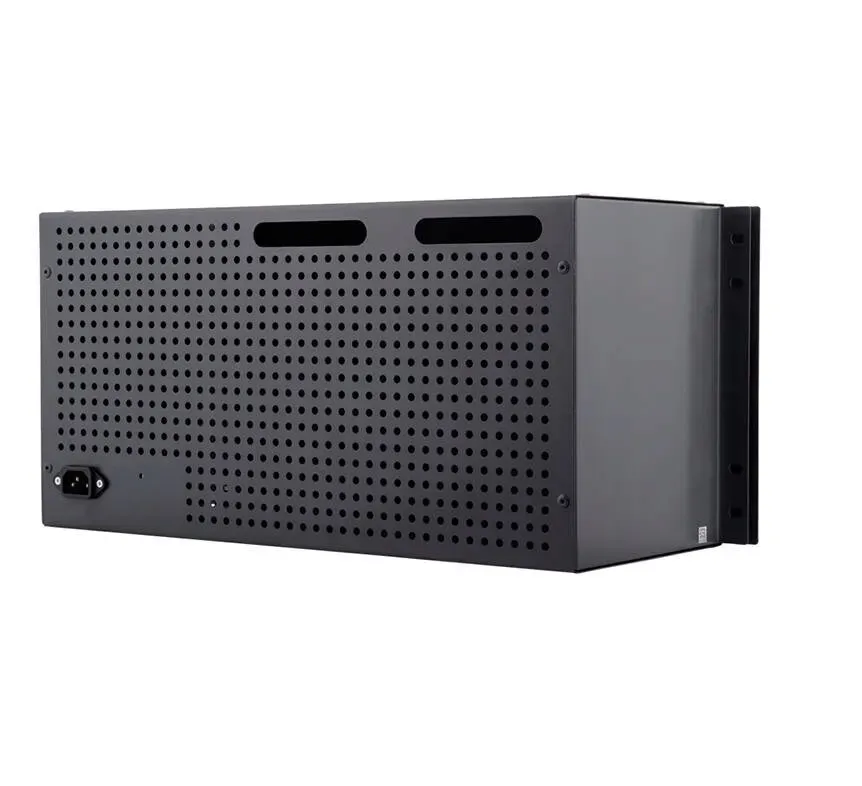

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024.

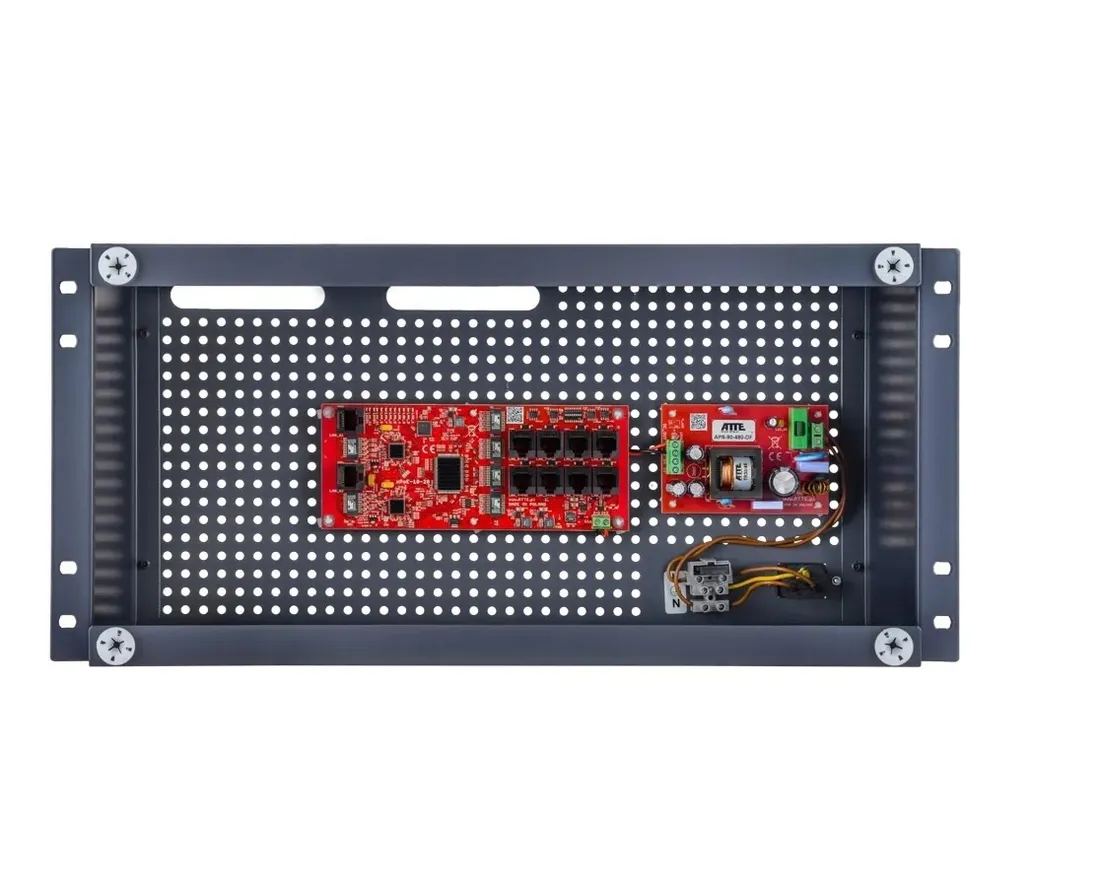

ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Dane techniczne:

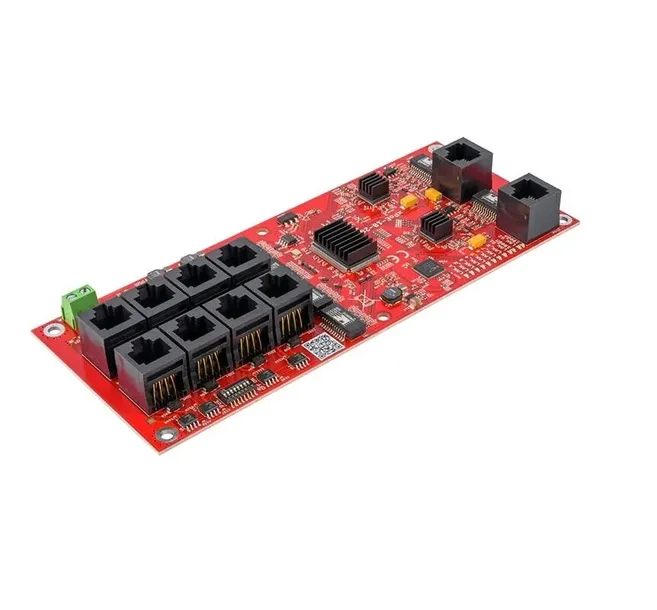

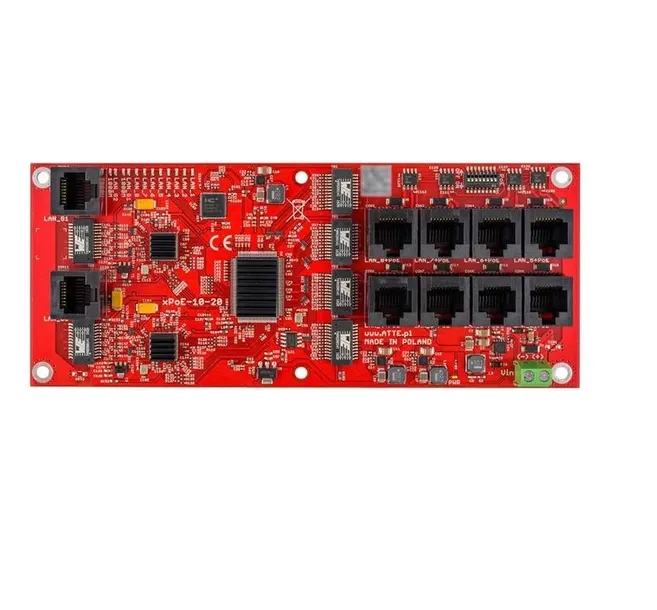

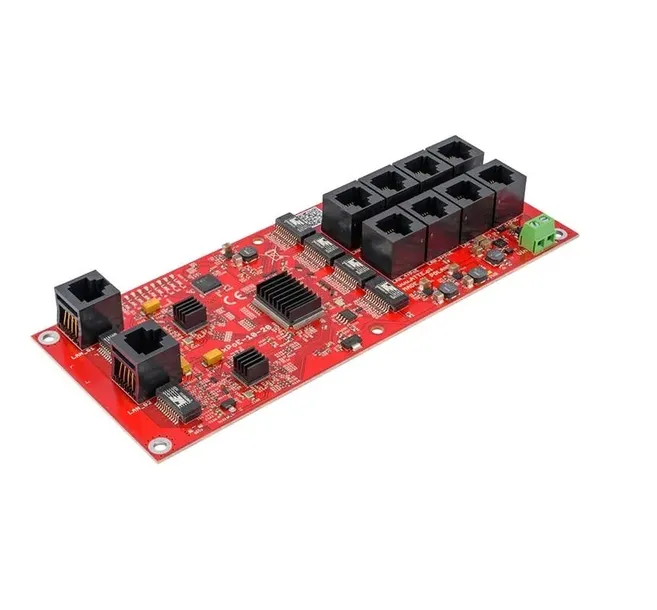

⏩Porty LAN: 10 portów RJ45 (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)

⏩ Obsługiwane odbiorniki PoE (standard / moc max):

• 802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)
• 802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)
• PoE PASSIVE - do 40W LAN_1...LAN_8

⏩ Wyjścia PoE (standard / tryb zasilania):

• LAN_1...LAN_8
• PoE PASSIVE, mode B (4,5+) (7,8-)

⏩ Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem):

• LAN_1...LAN_8
• 0,75A / elektroniczny (auto-powrót)

⏩ Mikroprzełączniki SW1 (DIP switch):

• przełączniki 1...8 "PoE ON/OFF"
• - zasilanie PoE na portach LAN_1...LAN_8

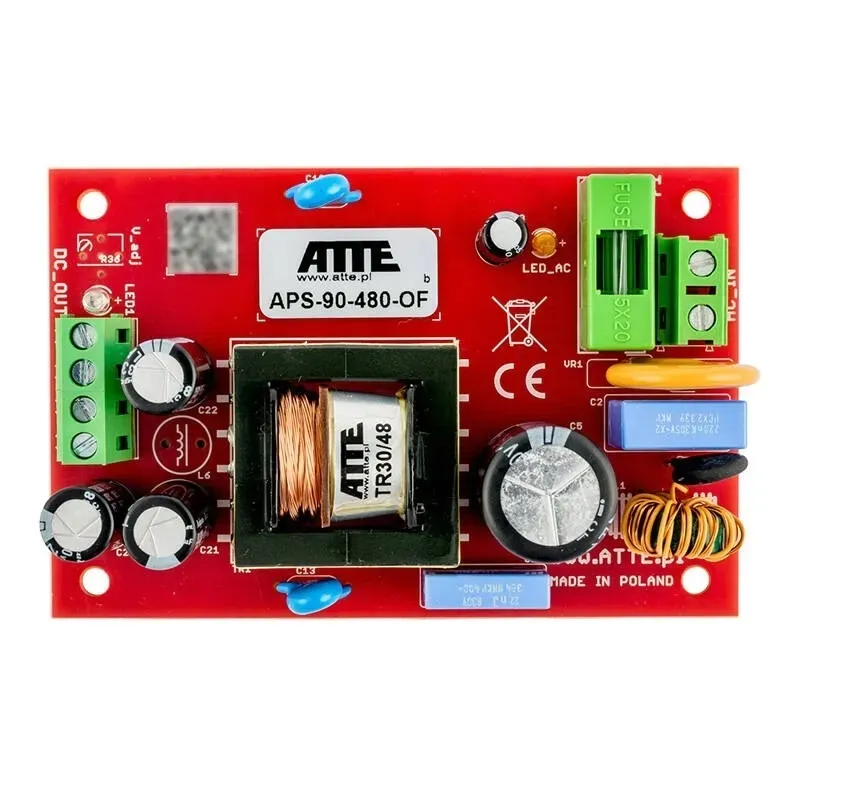

⏩ Zasilacz sieciowy (rodzaj / typ): impulsowy SMPS / APS-90-480-OF

⏩ Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)

⏩Zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C, wymaga restartu

⏩Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia: 180...240VAC / T3,15A bezpiecznik topikowy F1

⏩Moc wyjściowa zasilacza (ciągła): 96W

⏩ Sprawność zasilacza: 92% @90W

⏩Napięcie wyjściowe zasilacza (zasilania kamer PoE): 48V +/-2%

⏩ Montaż obudowy: szafa RACK 19", śruby M6 (w zestawie)

⏩Montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8mm w rastrze 10,8mm

⏩Zakres temperatur pracy: -10°C...+40°C

⏩Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe): ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej

⏩Wymiary / masa netto / stopień ochrony: 5U 180mm (440x220x180mm) / 3,2kg / IP20

Kod producenta: IP-8-20-R5U0
