SATEL VERSA-KWRL2

Bezprzewodowy manipulator LCD

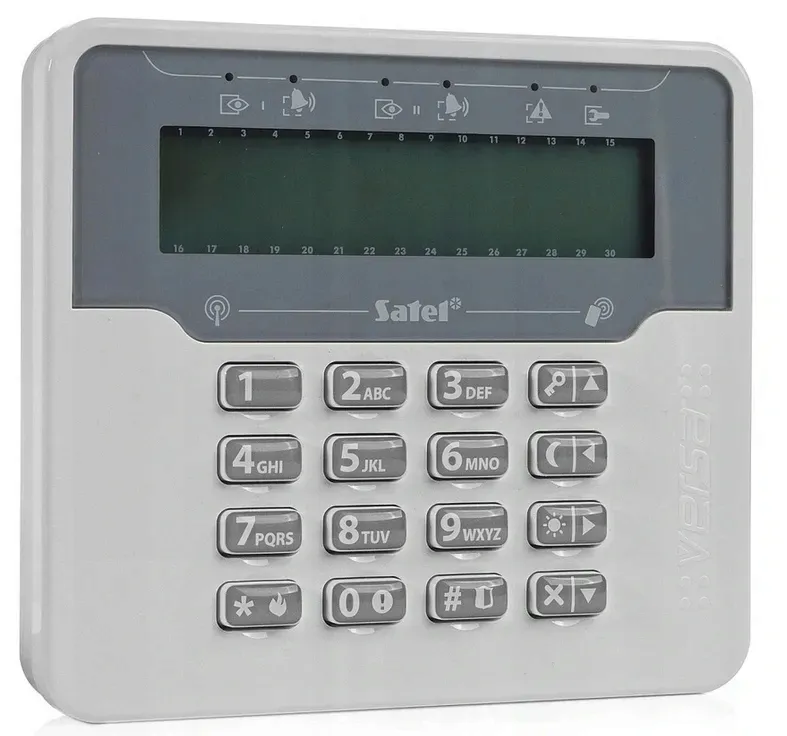

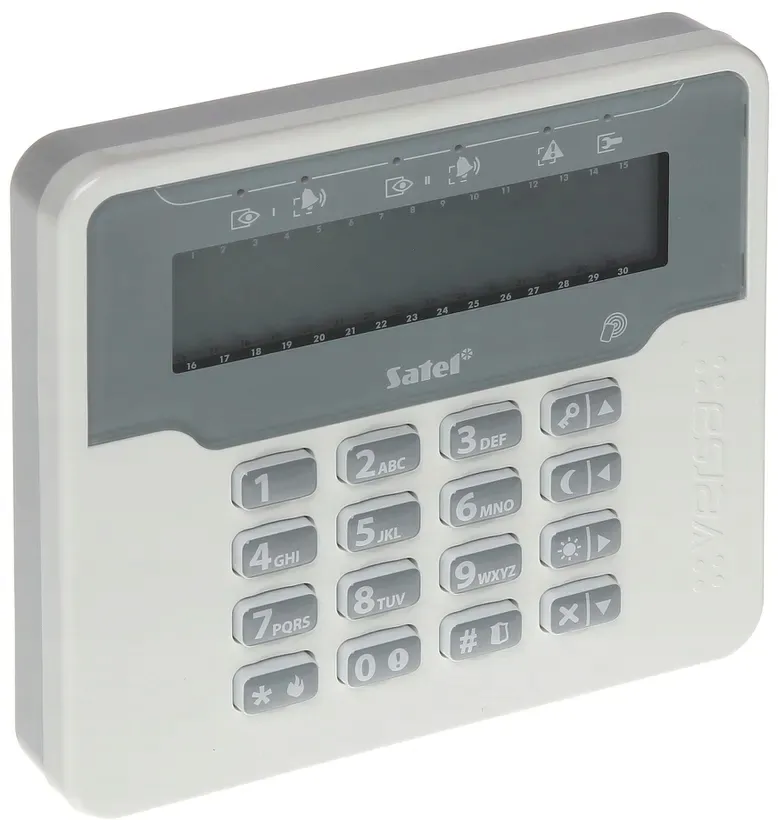

VERSA-KWRL2 - Manipulator bezprzewodowy, przeznaczona do pracy w systemie alarmowym z centralami VERSA (wersja 1.09 lub wyższa). Cechuje się niezawodnością i stabilnymi parametrami pracy, które zawdzięcza budowie z wysokiej jakości elementów.

Do cech charakterystycznych manipulatora można zaliczyć:

✅ Zgodny z wymaganiami normy EN 50131 Grade 2

✅ Wbudowany wyświetlacz LCD (32-segmentowy) oraz diody LED i przetwornik piezoelektryczny do sygnalizacji stanu

✅ Wbudowana klawiatura numeryczna i przyciski do nawigacji po meny systemu alarmowego (podświetlenie białe)

✅ Wbudowany czytnik transponderów zbliżeniowych standardu UNIQUE 125 kHz

✅ Dwukierunkowa komunikacja bezprzewodowa w paśmie częstotliwości 868 MHz

✅ Wysoka odporność na sygnały zakłócające i interferencję z innym systemem bezprzewodowym 868 MHz

✅ Duży skuteczny zasięg transmisji bezprzewodowej, dochodzący do maksymalnie 800 m

✅ Zabezpieczenie sabotażowe przed otwarciem obudowy i jej oderwaniem od ściany

✅Zasilanie z 2 baterii CRA123A 3 V i możliwość pracy w trybie oszczędzania energii

Manipulator VERSA-KWRL2 zaprojektowano z myślą o użytkownikach, którzy preferują tradycyjny interfejs obsługi systemu alarmowego. Jest ona również świetnym wyborem dla osób, które posiadają już system alarmowy VERSA i chcą go rozbudować o dodatkowy manipulator. System bezprzewodowy całkowicie wyklucza konieczność prowadzenia nowego okablowania, co prawie zawsze wiąże się z koniecznością przeprowadzenia prac remontowych.

Dane techniczne:

• Wymiary obudowy: 139 x 124 x 22 [mm]
• Zakres temperatur pracy: -10°C...+55°C
• Masa: 280 [g]
• Maksymalna wilgotność: 93±3%
• Pasmo częstotliwości pracy: 868,0 ÷ 868,6 [MHz]
• Bateria: 2 x CR123A 3 V
• Klasa środowiskowa wg EN50130-5: II
• Maksymalny pobór prądu z baterii BT1: 30 [mA]
• Maksymalny pobór prądu z baterii BT2 (wyłączony czytnik kart): 30 [mA]
• Maksymalny pobór prądu z baterii BT2 (włączony czytnik kart): 30 [mA]
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-120: do 800 [m]
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-270: do 400 [m]
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-220: do 800 [m]
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-280: do 800 [m]
• Pobór prądu w stanie gotowości z baterii BT1: 5 [µA]
• Pobór prądu w stanie gotowości z baterii BT2: 1 [µA]

Wyświetlacz LCD i diody LED

Wyraźna informacja o stanie systemu i łatwa obsługa

Do budowy manipulatora VERSA-KWRL2 wykorzystano sporej wielkości wyświetlacz LCD z białym podświetleniem. Prezentowane są na nim wszystkie niezbędne informacje i komunikaty, składające się z maksymalnie 32 znaków (2 segmenty po 16 znaków). Dzięki niemu codzienna obsługa systemu alarmowego nie powinna sprawiać najmniejszego problemu.

Manipulator jest również wyposażony w 6 diod LED i przetwornik piezoelektryczny sygnalizacji akustycznej. Dzięki diodom wystarczy spojrzeć na manipulator aby uzyskać podstawowe informacje o poszczególnych stref lub całego systemu. Natomiast przetwornik piezoelektryczny realizuje sygnalizację dźwiękową wybranych zdarzeń w systemie.

Klawiatura numeryczna

Możliwość pełnej obsługi systemu alarmowego z poziomu manipulatora

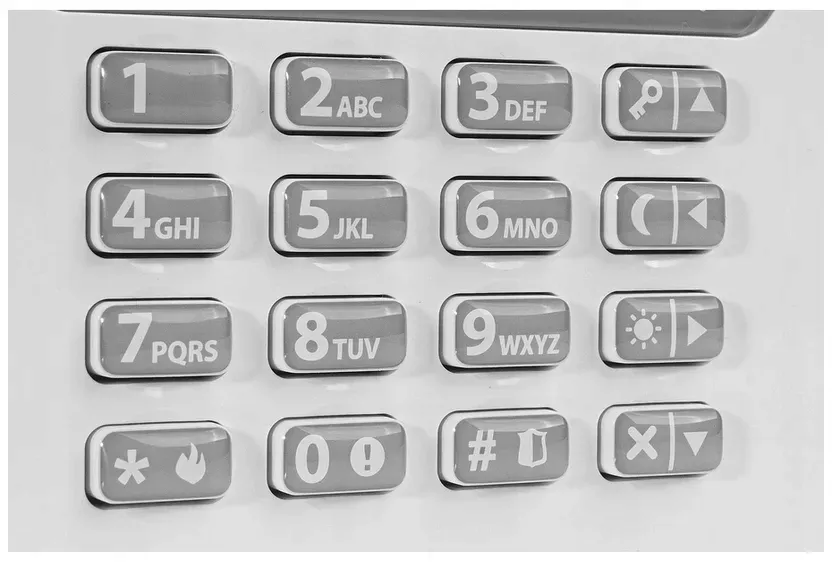

Manipulator posiada wbudowaną klawiaturę numeryczną (standard telefoniczny) i dodatkowe przyciski do nawigacji po menu. Z ich poziomu możliwa jest wygodna obsługa dowolnej funkcji systemu alarmowego. Przyciski są podświetlane w kolorze białym, przez co możliwe jest poprawne używanie manipulatora w warunkach słabego oświetlenia lub w warunkach mroku.

Z poziomu klawiatury manipulatora można również wywołać dedykowane funkcje alarmowe: NAPAD / POŻAR / POMOC (alarm medyczny). Są one użyteczne, gdy system jest połączony ze stacją monitorującą (firmą ochroniarską) lub współpracuje z modułem GSM.

Przykładowe zastosowanie przycisków alarmowych:

• Wywołanie cichej funkcji NAPAD, wysyła informacje od firmy ochroniarskiej, że ktoś włamał się do domu. Włamywacz nie będzie nawet wiedział o załączeniu alarmu
• System alarmowy zamontowany w domu starszej pani: funkcją POMOC wysyła SMS'a do mieszkającego obok syna, że źle się czuje i potrzebuje pomocy

Czytnik UNIQUE 125 kHz

Możliwość sterowania systemem przy pomocy transponderów zbliżeniowych

Manipulator jest również wyposażony w czytnik transponderów zbliżeniowych standardu UNIQUE 125 kHz. Przy jego pomocy obsługa systemu alarmowego może być jeszcze prostsza - aby wywołać odpowiednią akcję systemu wystarczy zbliżyć kartę. Z poziomu czytnika możliwe jest załączenie pełnego czuwania, wyłączenie czuwania i skasowanie alarmu.

System ABAX 2

Skuteczna i niezawodna transmisja bezprzewodowa

Manipulator VERSA-KWRL2 zaprojektowano do pracy w bezprzewodowym systemie ABAX 2.

Do cech charakterystycznych tego systemu można zaliczyć:

• Dwukierunkowa komunikacja, która zwiększa niezawodność transmisji i umożliwia okresowe badanie poprawności działania urządzeń systemu
• Częstotliwość pracy 868 MHz i 4 kanały transmisji z funkcją dywersyfikacji. Funkcja dywersyfikacji transmisji automatycznie bada jaki jest poziom zakłóceń na poszczególnych kanałach. Na podstawie wyników analizy wybiera do transmisji ten kanał, na którym poziom zakłóceń jest najniższy
• Szyfrowana komunikacja w standardzie AES ze 128 bitowym kluczem. Standard AES zapewnia wysoki poziom bezpieczeństwa transmisji danych, bliski temu ze standardowych, przewodowych systemów alarmowych
• Zdalna aktualizacja oprogramowania, realizowana w tle (bez przerywania pracy systemu). Urządzenia systemu ABAX 2 aktualizują się automatycznie po aktualizacji oprogramowania kontrolera ACU-220 / ACU-280 (wyjątek stanowi bezprzewodowa czujka dymu ASD-250)
• Skuteczny zasięg transmisji do 800 m (dla kontrolera ACU-220 / ACU-280)

Dodatkową zaletą systemu bezprzewodowego jest stosunkowo prosty montaż. System bezprzewodowy można również z łatwością uzupełnić o dodatkowe elementy - bez konieczności prowadzenia nowych przewodów połączeniowych. Co za tym idzie, jego rozbudowa nie wymaga prowadzenia prac remontowych, co znacznie ją przyspiesza i ogranicza jej koszty.

Tryb wzbudzony i uśpiony

Wydłużony czas pracy bateryjnej

Manipulator jest zasilany z poziomu 2 baterii CR123A 3 V. Aby możliwa była jak najdłuższa praca bez konieczności wymiany baterii, manipulator pracuje w trybie wzbudzonym i uśpionym.

Manipulator przełącza się między trybami automatycznie:

• Tryb wzbudzony - uruchamia się po naciśnięciu klawisza klawiatury lub załączeniu alarmu. W trybie wzbudzonym manipulator działa podobnie do przewodowego manipulatora LCD. Wyświetlacz, podświetlenie i sygnalizacja są włączone
• Tryb uśpiony - aktywuje się automatycznie po 20 sekundach bezczynności i służy do oszczędzania energii. W trybie uśpionym wyświetlacz, podświetlenie i sygnalizacja nie działają

Kod produktu: VERSA-KWRL2
