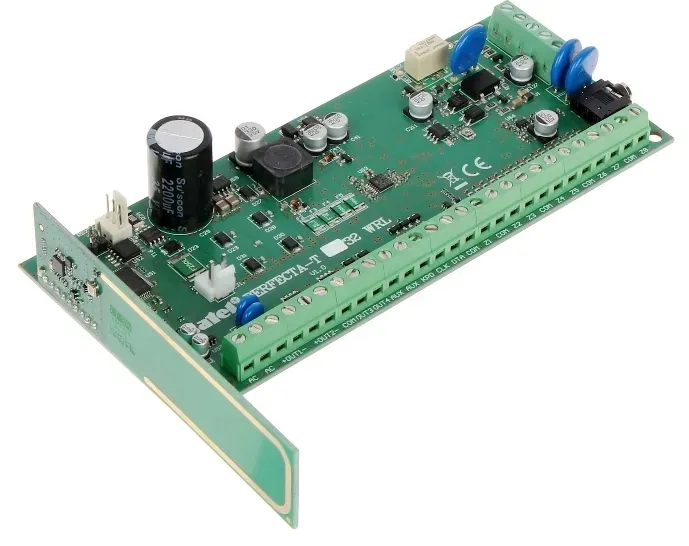

Płyta główna Satel PERFECTA-T 32

Centrala alarmowa

Centrale alarmowe z serii PERFECTA-T przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

System bazujący na centrali PERFECTA-T 32-WRL cechuje prosta konfiguracja oraz łatwa i intuicyjna obsługa. Centrala umożliwia stworzenie instalacji bezprzewodowej (pasmo częstotliwości 433 MHz) i przewodowej. Transmisje radiowe przesyłane są dwukierunkowo (z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R) lub jednokierunkowo (z czujkami z serii MICRA oraz pilotami MPT-350). Komunikacja bezprzewodowa daje możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych.

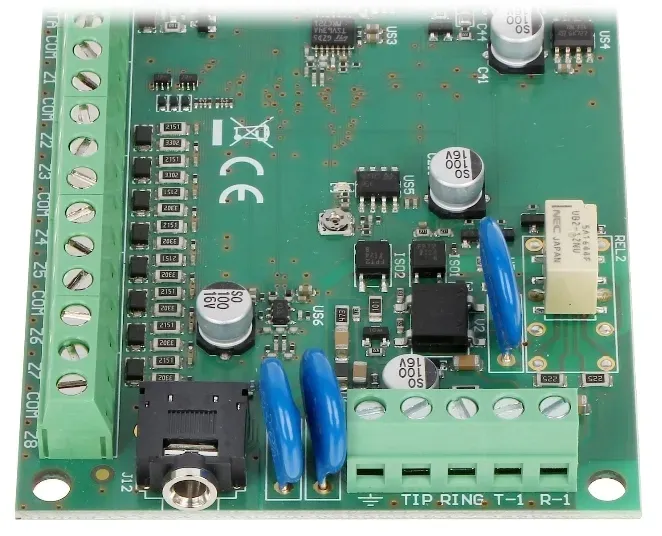

Wbudowany dialer telefoniczny PSTN może służyć do realizacji monitoringu zdarzeń (np. do stacji monitorującej agencji ochrony) oraz powiadamiania głosowego, a także weryfikacji audio (nasłuch dźwięków z chronionego obiektu).

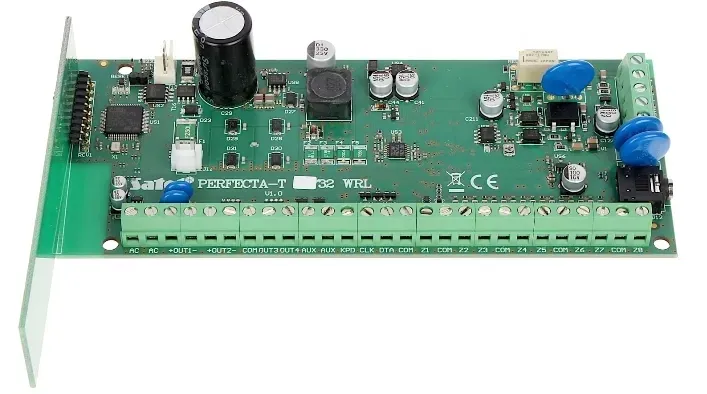

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Sterowanie z aplikacji mobilnej

Sterowanie systemem alarmowym za pomocą urządzeń mobilnych to rozwiązanie, którego popularność stale rośnie. Dlatego do zdalnej obsługi central PERFECTA powstała aplikacja mobilna PERFECTA CONTROL, wykorzystująca technologię GPRS.

Funkcjonalność tej aplikacji czyni z niej wygodne narzędzie do sterowania systemem, a także sprawdzania stanu stref, wejść i wyjść. Możliwe jest także przeglądanie aktualnych awarii i wszystkich zdarzeń w systemie.

Bezpieczne połączenie

Z bogatej funkcjonalności aplikacji PERFECTA CONTROL i programu PERFECTA Soft można korzystać bezpiecznie dzięki usłudze zestawiania połączeń SATEL. Zapewnia ona szyfrowaną komunikację bez konieczności posiadania zewnętrznego adresu IP oraz wykonywania czynności związanych z zaawansowaną konfiguracją sieci.

PERFECTA Soft

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z użyciem intuicyjnego programu PERFECTA Soft (z podłączonego kablem RS-232 (TTL) komputera) oraz z poziomu manipulatora, przy wykorzystaniu krótkich sekwencji klawiszowych w menu serwisowym.

Łatwe programowanie i konfiguracja systemu

Pełny proces programowania systemu PERFECTA można przeprowadzić z poziomu komputera z programem PERFECTA Soft. Cechuje się on wygodnym interfejsem, który krok po kroku przeprowadza przez proces konfiguracji systemu. Jest on również świetnym narzędziem dla doświadczonych instalatorów, którzy z jego poziomu mogą szybko konfigurować nawet najbardziej zaawansowane funkcje alarmowe. Połączenie pomiędzy komputerem a centralą alarmową jest realizowane przewodowo, przez interfejs RS-232 (wymaga użycia kabla USB-RS).

Instalator może również zmieniać poszczególne ustawienia, a nawet przeprowadzić pełną konfigurację systemu z poziomu manipulatora PRF-LCD. Możliwość konfiguracji z poziomu manipulatora okazuje się przydatna, kiedy instalator chce zmienić pojedynczą funkcję. W takiej sytuacji zmiana z poziomu manipulatora może okazać się szybsza od zmiany z poziomu komputera.

Najważniejsze Cechy:

✅ zgodność z EN 50131 Grade 2

✅ od 8 do 32 wejść programowalnych przewodowych:

• wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• możliwość obsługi czujek roletowych i wibracyjnych

✅ od 4 do 12 wyjść programowalnych przewodowych

✅ 2 wyjścia zasilające na płycie głównej

✅ wbudowane moduły:

• dialer telefoniczny PSTN (monitoring do stacji, powiadomienia głosowe)
• głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
• akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków z obiektu)

✅ podział systemu na 2 strefy:

• 3 tryby dozoru w każdej strefie
• możliwość przypisania wejścia do dwóch stref
• sterowanie przez użytkownika lub za pomocą timerów

✅ magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)

✅ sterowanie systemem za pomocą:

• manipulatorów PRF-LCD (do 4)
• pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S

✅ możliwość aktualizacji oprogramowania (firmware)

✅ hasła:

• 15 haseł użytkowników
• 1 hasło serwisowe

✅ edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór

✅ timery:

• 8 timerów z możliwością ustawienia wyjątków

✅ pamięć 3584 zdarzeń

✅ automatyczna diagnostyka podstawowych komponentów systemu

✅ wbudowany zasilacz impulsowy:

• zabezpieczenie przeciwprzeciążeniowe
• zabezpieczenie przez całkowitym rozładowaniem akumulatora
• regulacja prądu ładowania akumulatora

✅ programowanie ustawień centrali:

• manipulator
• komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

Podstawowe parametry centrali alarmowej PERFECTA-T 32-WRL SATEL:

⏩ Obsługa do 32 wejść przewodowych

⏩ Programowalne wyjścia przewodowe

⏩ 2 strefy z 3 trybami dozorowymi

⏩ Zintegrowane moduły:

• dialer telefoniczny PSTN (monitoring do stacji, powiadomienia głosowe)
• głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
• akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków z obiekt

⏩ Zintegrowany moduł radiowy działający na częstotliwości 433 MHz, zapewniający szyfrowaną komunikację bezprzewodową:

• dwukierunkową z manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R
• jednokierunkową z czujkami z serii MICRA i pilotami MPT-350

⏩ Sterowanie systemem za pomocą:

• manipulatorów PRF-LCD lub PRF-LCD-WRL (do 4)
• pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15)

Parametry techniczne:

• Użytkownicy: 15
• Wyjścia przewodowe programowalne: 4
• Maksymalna liczba wyjść programowalnych: 16
• Wyjścia zasilające: 2
• Magistrale komunikacyjne: 1
• Manipulatory: do 4
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Obciążalność wyjścia AUX: 500 mA / 12 V DC
• Zalecany transformator: 40 VA
• Maksymalna liczba wejść programowalnych: 32
• Wyjście KPD: 500 mA / 12 V DC
• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Prąd ładowania akumulatora: 500 [mA]
• Napięcie wyjściowe zasilacza: 12 [V DC ±15%]
• Numery telefonów do powiadamiania: 8
• Prąd wyjściowy zasilacza: 2 [A]
• Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
• Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
• Masa: 110 [g]
• Pamięć zdarzeń: 3584
• Strefy: 2
• Timery: 8
• Wymiary płytki elektroniki: 160 x 110 [mm]
• Zakres temperatur pracy: -10…+55 °C
• Napięcie zasilania (±15%): 18 [V AC, 50-60 Hz]
• Pobór prądu w stanie gotowości: 130 [mA]
• Maksymalny pobór prądu: 190 [mA]
• Komunikaty głosowe: 16
• Maksymalna wilgotność: 93±3%
• Pobór prądu z akumulatora – w stanie gotowości: 120 [mA]
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 [V]
• Napięcie odcięcia akumulatora (±10%): 10,5 [V]
• Klasa środowiskowa wg EN50130-5: II
• Maksymalny pobór prądu z akumulatora: 160 [mA]
• Wejścia przewodowe programowalne: 8
• Parametry linii: NC, NO, EOL, 2EOL/NC, 2EOL/NO

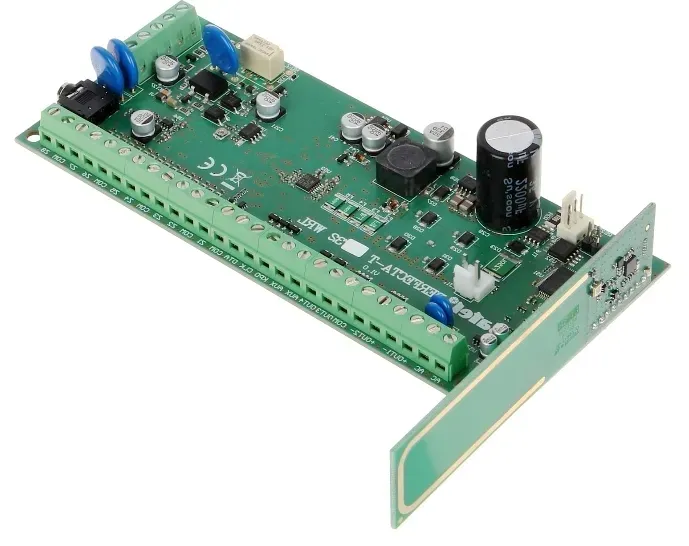

Moduł radiowy 433 MHz

Obsługa bezprzewodowych czujek, sygnalizatorów i manipulatorów

Cechą charakterystyczną centrali serii WRL jest wbudowany moduł radiowy 433 MHz. Dzięki niemu może ona współpracować z jednokierunkowymi czujkami bezprzewodowymi MICRA i pilotami MPT-350 (max. 15) oraz dwukierunkowymi sygnalizatorami MSP-300 i manipulatorami PRF-LCD-WRL. Transmisja bezprzewodowa daje możliwość łatwego uzupełnienia systemu o dodatkowe urządzenia i nie wymaga prowadzenia nowych przewodów połączeniowych. Przez co centrale serii WRL są doskonałym wyborem dla osób, które możliwe że w przyszłości będą go chciały rozbudować o kolejne urządzenia.

Moduł radiowy zapewnia pełną wymienność czujek przewodowych na bezprzewodowe i nie wymaga dodatkowych ekspanderów - tzn, do centrali PERFECTA-T WRL-32 można od razu podłączyć 32 czujki bezprzewodowych. Czujki przewodowe i bezprzewodowe można podłączać w dowolnej konfiguracji. Należy pamiętać, że konieczne jest użycie ekspandera INT-E, jeżeli do centrali ma być podłączonych więcej niż 8 czujek przewodowych. Centrala posiada również 4 dodatkowe wyjścia bezprzewodowe, umożliwiające współpracę z sygnalizatorami serii MSP-300.

Współpracujące urządzenia bezprzewodowe:

• MFD-300 - czujka zalania wodą
• MGD-300 - czujka zbicia szyby
• MMD-300 - czujka magnetyczna
• MMD-302 - czujka magnetyczna z wejściem roletowym
• MPD-300 - pasywna czujka podczerwieni
• MSD-300 - czujka dymu i ciepła
• MSP-300 - sygnalizator zewnętrzny (max. 4)
• PRF-LCD-WRL - manipulator (max. 4)

Współpraca z pilotem MPT-350

Wygodna obsługa systemu alarmowego

Dodatkową zaletą centrali WRL jest możliwość jej obsługi przy pomocy pilota MPT-350. Przy jego pomocy użytkownik może załączać i wyłączać czuwanie systemu, a także sterować dodatkowymi funkcjami. Przykładowo może sterować podłączonymi do centrali urządzeniami automatyki, oświetleniem, itp. Może również uruchomić alarm napadowy i wezwać pomoc. W systemie może pracować maksymalnie 15 pilotów (po jednym dla każdego użytkownika).

ZASTOSOWANIE

Systemy alarmowe SATEL

PERFECTA-T 32-WRL to centrala alarmowa z serii PERFECTA zaprojektowana z przeznaczeniem do ochrony małych i średnich obiektów, zastosowanie znajduje szczególnie w przypadku domów prywatnych, mieszkań, biur, sklepów.

Kod produktu:PERFECTA-T 32-WRL
