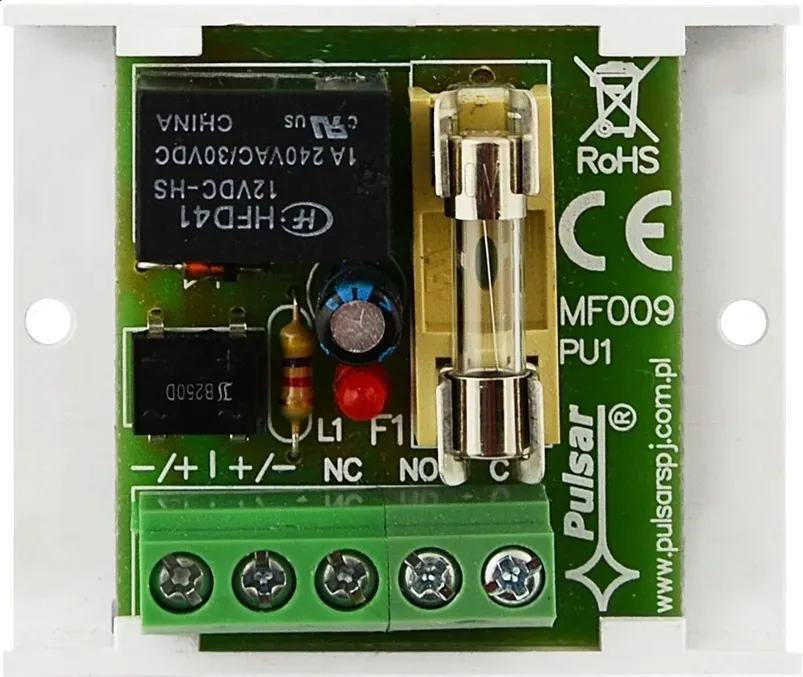

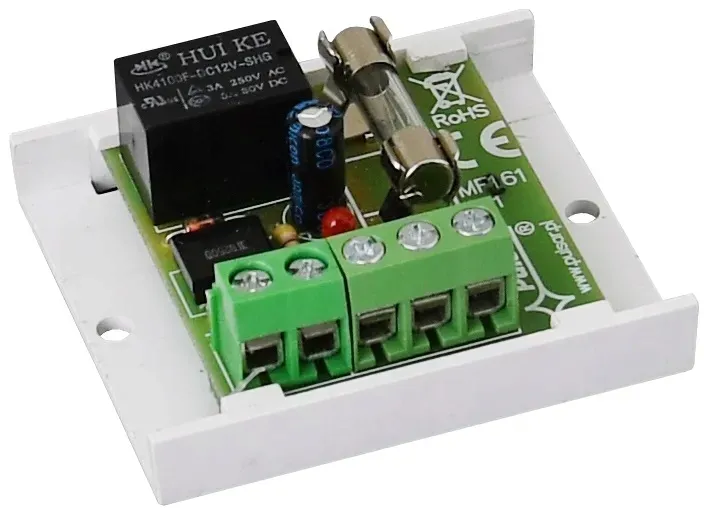

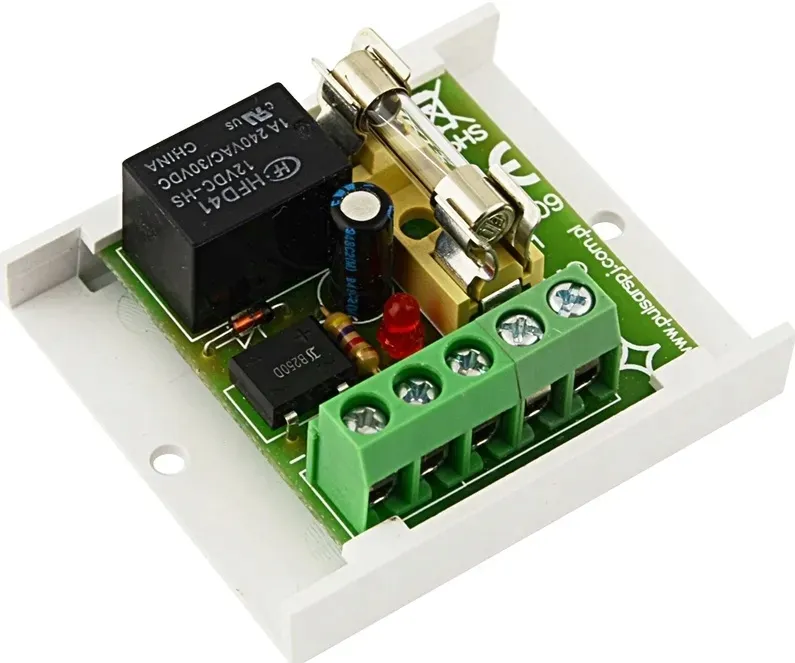

PU1 moduł przekaźnikowy

✅ AWZ 510

Moduł przekaźnikowy PU1 przeznaczony jest do stosowania w instalacjach niskonapięciowych.

✅ Zastosowanie

Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu.

Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych.

Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (C, NO, NC).

✅ Dane techniczne AWZ-510

• Napięcie cewki przekaźnika: 10÷16V DC/ 10÷13V AC (-/+5%),
• Prąd sterowania cewki: 33mA@12VDC
• Rezystancja cewki: 360 OHM (-/+10%)
• Moc cewki: 400mW
• Ilość przekaźników: 1
• Napięcie styków przekaźnika: 30VDC / 50VAC max.
• Prąd styków przekaźnika: 1A max.
• Styki przekaźnika: C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12)
• Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
• Bezpiecznik F1: F1,5A
• Warunki pracy: II klasa środowiskowa, -10°C÷ 40°C
• Obudowa: brak, konstrukcja typu “open-frame”, IP00

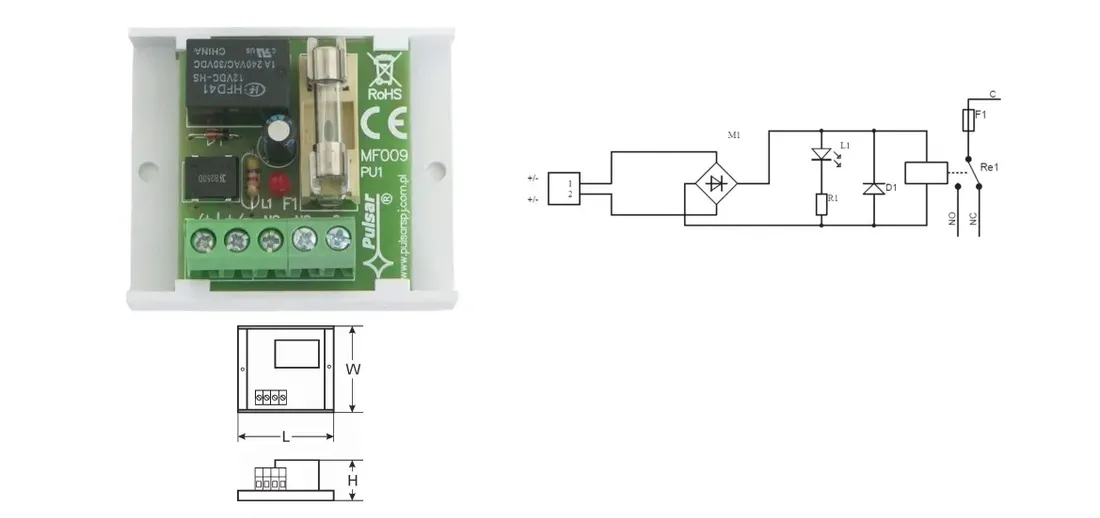

• Wymiary: L=50, W=43, H=20 [mm, +/-2]

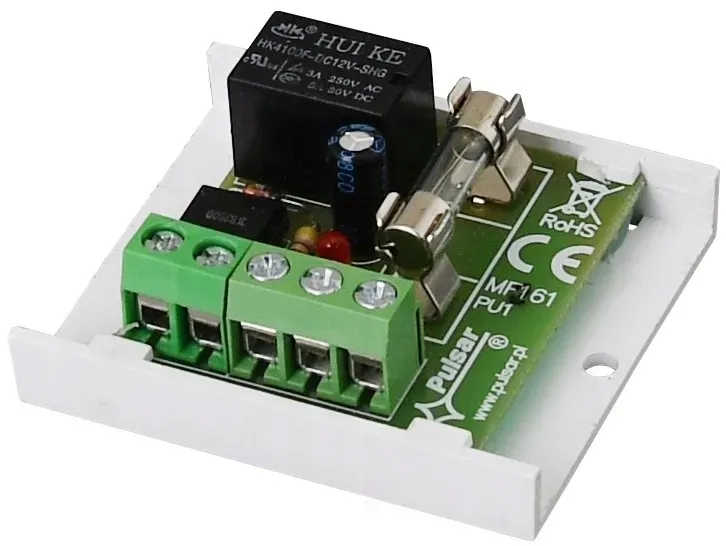

• Waga netto/brutto: 0,02 / 0,04 [kg]
• Montaż: taśma montażowa lub wkręt montażowy x 2
• Deklaracje, gwarancja: CE, 2 lata od daty produkcji
• Uwagi: wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) - styki przekaźnika

Kod producenta: AWZ-510
