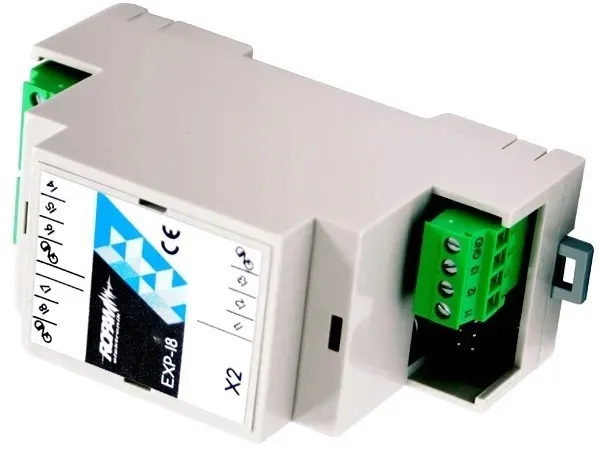

EXP-I8-D2M - Ekspander wejść, montaż na szynie DIN

Moduł wejść ekspander ROPAM

Opis produktu

EXP-I8-D2M - Ekspander wejść do modułów serii NEO-GSM, rozszerzający możliwości centrali o kolejne 8 wejść. Cały ekspander montowany jest na szynę DIN i zajmuje 2 pola.

Najważniejsze cechy:

✅ 8 dodatkowych wejść w systemie: OptimaGSM, NeoGSM-IP, NeoGSM lub NEO

✅ konfiguracja pracy: 2EOL/NC, 2EOL/NO, EOL, NC, NO

✅ moduł lokalny podłączany do płyty głównej (złącze X2)

✅ konfigurowany typ wejścia i reakcja

✅ transmisja z wejść zgodnie ze specyfikacją danej centrali,

✅ obudowa na szynę DIN, 2 moduły DIN

✅ wymiary: 36.3x90.2x57.5mm (szer./dł./wys.)

Dane techniczne:

• Rodzaj Ekspander wejść
• Ilość wejść 8
• Napięcie zasilania 9 - 14 V
• Pobór prądu 20 mA
• Inne Współpraca z NEO Ropam
• Wymiary 36,3 x 90,2 x 57,5 mm
• Sygnalizacja pracy: diody LED, zasilanie
• Temperatura pracy -10...+55 °C
• Wymiary (WxLxH) [mm]: DIN 2M 26,3x90,2x57x5
• Waga: 61g

Dodatkowe informacje:

Ekspander wejść

Montaż na szynę DIN

Moduł rozbudowy wejść EXP-I8-D2M umożliwia zwiększenie dostępnej puli wejść w centralach NEO. Ekspander oferuje 8 wejść, które mogą pełnić identyczne funkcje jak wejścia I1-I6 modułu NEO. Urządzenie podłącza się taśmą do złącza X2 centrali NEO (nie wymaga osobnego doprowadzenia zasilania). Wejścia modułu mogą pracować w następujących konfiguracjach:

⏩ 2EOL/NC

⏩ 2EOL/NO

⏩ EOL

⏩ NC

⏩ NO

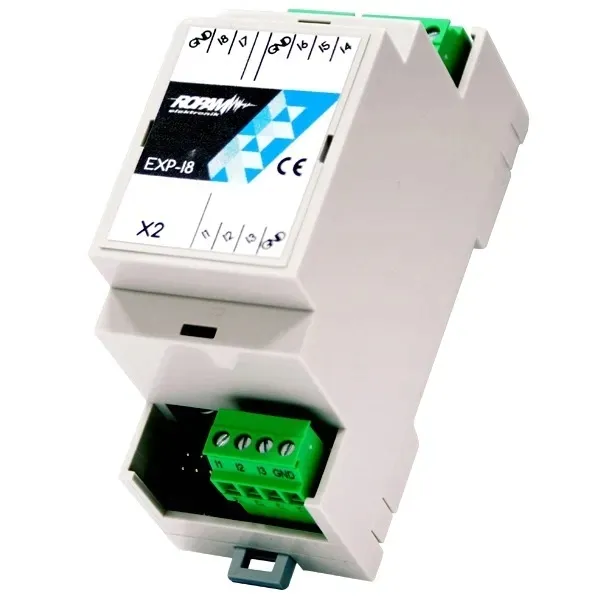

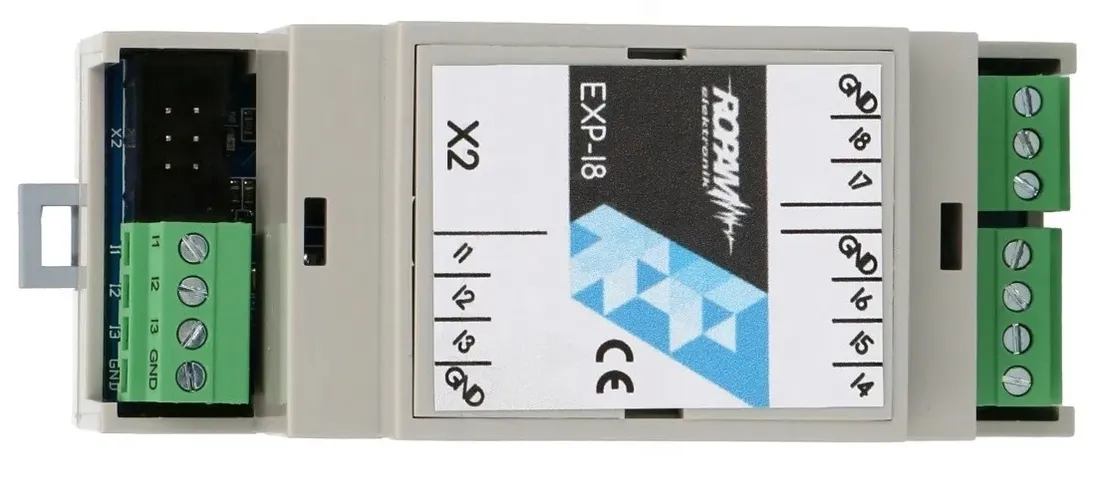

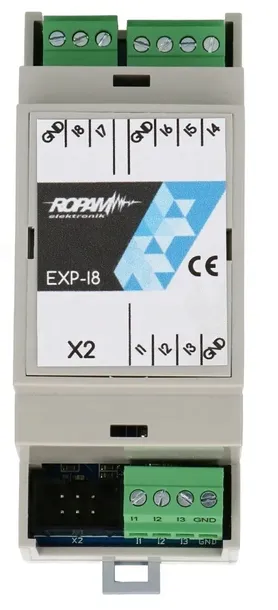

Opis złączy i elementów modułu

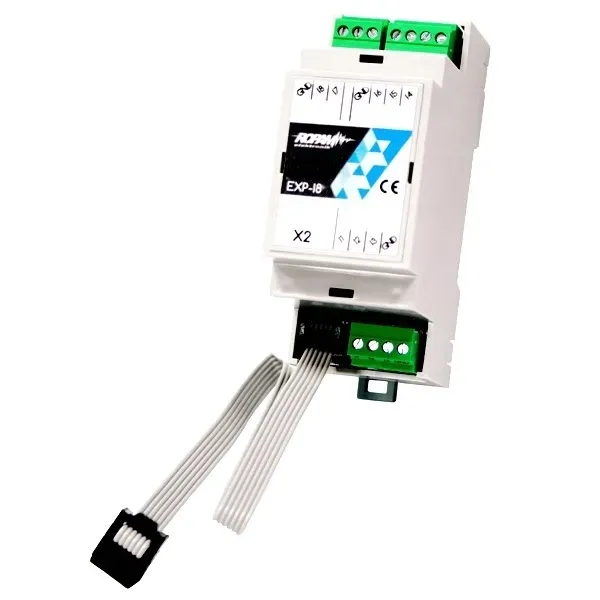

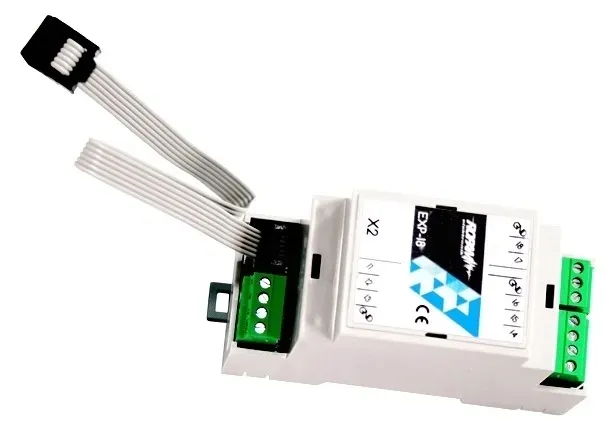

✅ X2 + taśma połączeniowa

Złącze komunikacyjne z taśmą połączeniową. (UWAGA: nie należy modyfikować ani zmieniać długości taśmy!)

✅ I1-I8

Programowalne wejścia modułu (konfiguracja pracy 2EOL/NC, 2EOL/NO, EOL, NC, NO)

✅ GND (x4)

Masa wspólna dla wejść Ix (wszystkie zaciski GND zwarte)

✅ D EXP

Dioda LED sygnalizacji połączenia (zasilania) z centralą:

⏩ świeci = jest połączenie i zasilanie

⏩ nie świeci = brak połączenia

Kod producenta: EXP-I8-D2M
