Przedstawiamy zestaw do transmisji LAN+PoE ETH-2wire-SET firmy ATTE Power

ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP

Zastosowanie:

✅ TRYB 1

✅ TRYB 2-1

✅ TRYB 2-2

✅ TRYB 3-1

✅ TRYB 3-2

Uwaga!!! Tryby zostały przedstawione na końcu aukcji !!!

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

To rozwiązanie jest dla ciebie jeśli:

➡️ Chcesz założyć profesjonalny monitoring, dodatkowe kamery ale nie możesz wymienić okablowania na nowe

➡️ Szukasz bezpiecznego, prostego, szybkiego i wygodnego rozwiązania

➡️ Oczekujesz najwyższej jakości i zabezpieczeń

➡️ Nie chcesz zamykać się na jeden tryb pracy i jesteś gotowy przejść na nowoczesne rozwiązania

➡️ Nie chcesz wydawać niepotrzebnie pieniędzy na dziwne rozwiązania

➡️ Szukasz rozwiązania, które jest profesjonalne sprawdzone i niezawodne

Top cechy, które rozwiązują twój problem:

✔️ Możliwość montażu odbiornika w podstawie kamery lub innej puszce instalacyjnej

✔️ Zasięg transmisji do 300 m z prędkością 100Mbps

✔️ Możliwość zasilania switcha oraz ze switcha przez PoE 802.3at/af

✔️ bardzo niski pobór mocy - 1,35 W cały tor

✔️ Odporność na zakłócenia

Rozwiązanie Zestaw do transmisji LAN + PoE ETH‑2wire‑SET stworzone zostało z myślą o innowacjach adaptacji i rozwoju

⭕ Nasz wyposażenie pozwala na:

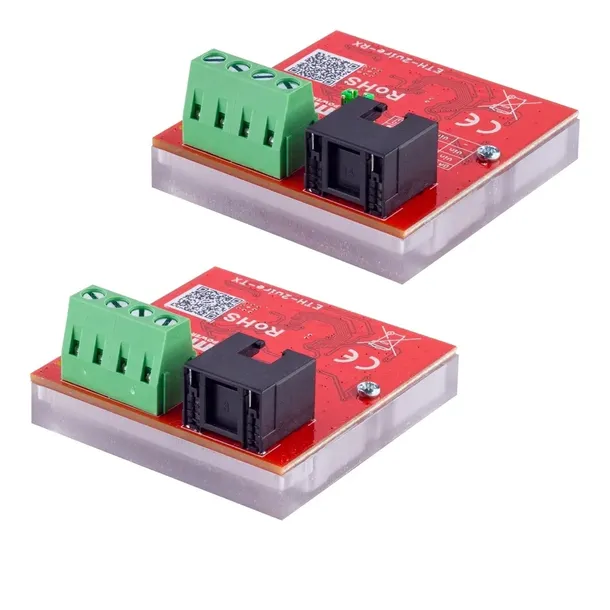

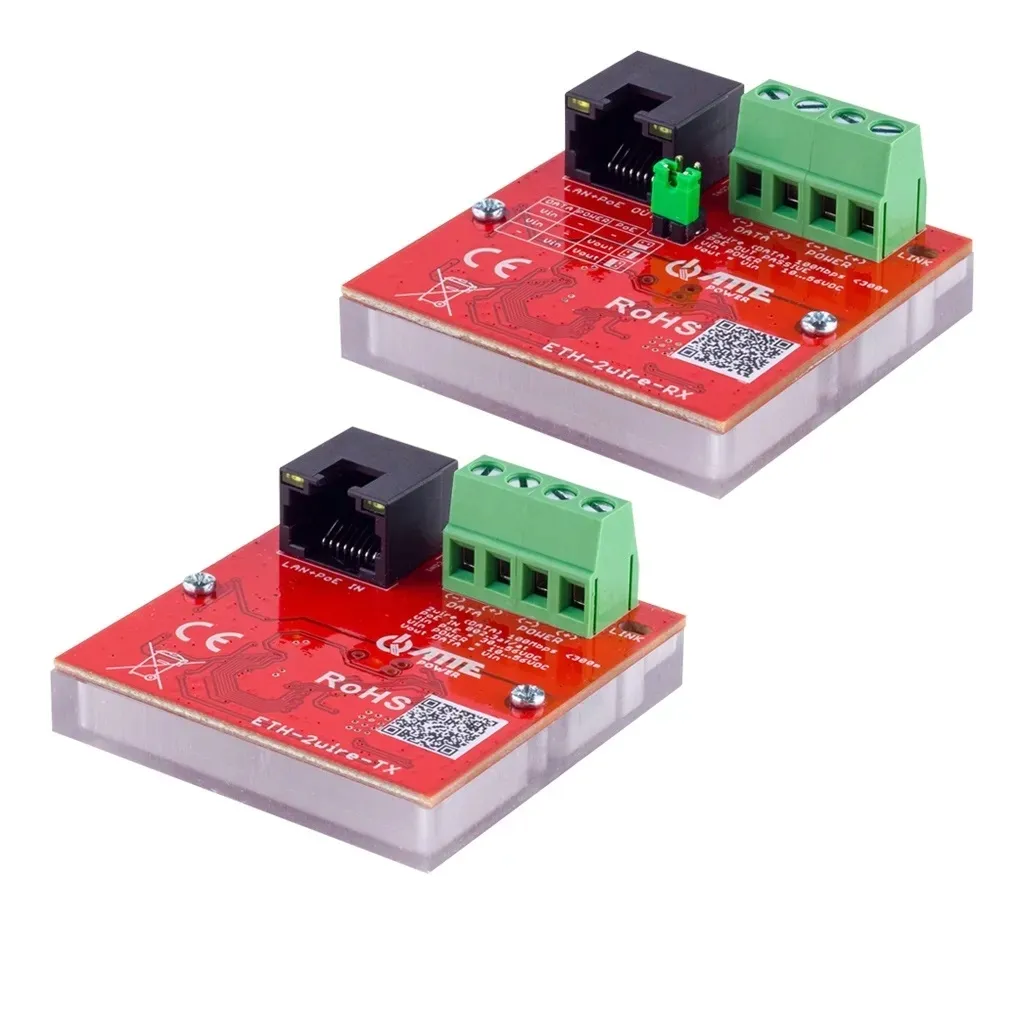

• Niewielkie rozmiary modułów
• Wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• Łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• Możliwość zasilania ze switcha PoE 802.3at/af, PoE PASSIVE lub zewnętrznego zasilacza(ETH-2wire-TX)
• Możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE
• Do 30 W sumarycznej mocy w całym torze zasilania

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX.

Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

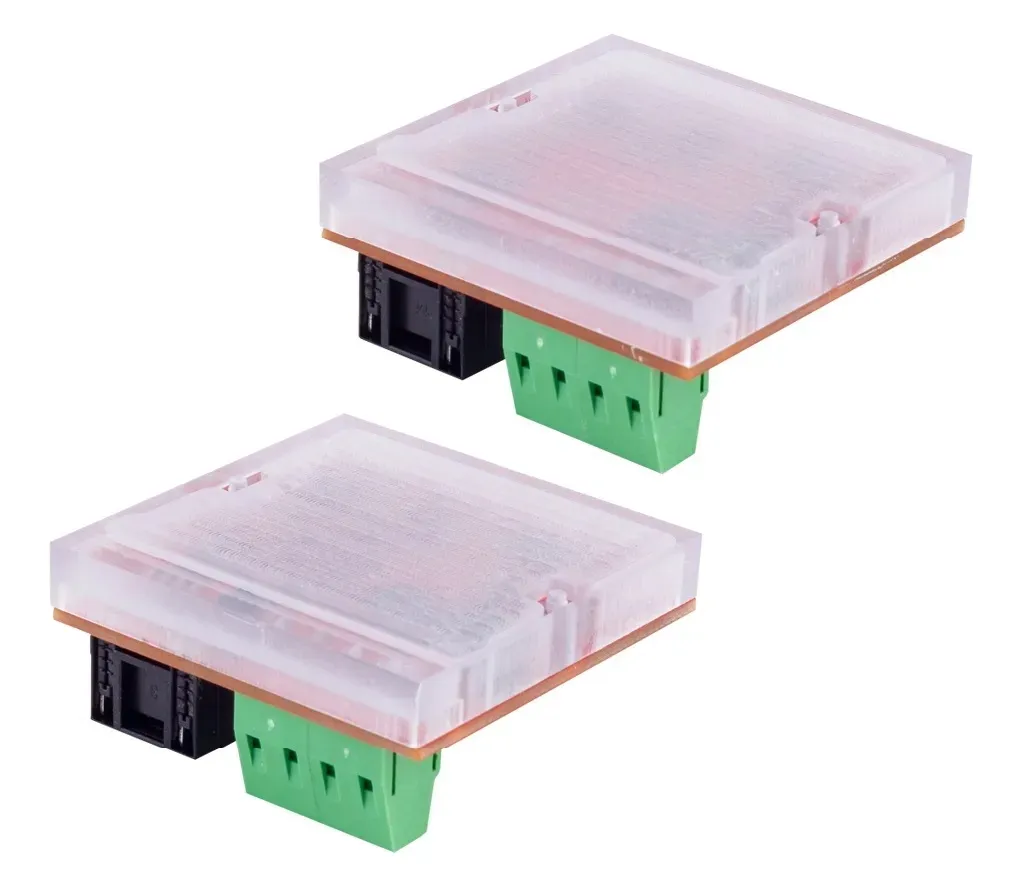

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

ATTE Power

ATTE to polski producent urządzeń elektronicznych dedykowanych do branży security. Oferta firmy to przede wszystkim wydajne zasilacze i przetwornice napięcia, nowoczesne przełączniki PoE oraz systemy transmisji sygnału i zasilania w monitoringu analogowym HD za pomocą skrętki UTP. Urządzenia marki ATTE odznaczają się doskonałymi walorami użytkowymi przy zachowaniu atrakcyjnej ceny sprzedaży. Szeroka oferta produktowa umożliwia dobór i konfigurację sprzętu pod kątem indywidualnych potrzeb klienta, a przemyślana specyfika oraz zastosowane rozwiązania użytkowe gwarantują komfort pracy instalatora.

⚙️ Dane techniczne ETH‑2wire‑SET ⚙️

• Porty LAN: 1 port RJ45 100Mbps
• Złącza:

  ✔️ RJ-45

  ✔️ Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

• Funkcje portów ETH-2wire-TX:

  ✔️ PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15

  ✔️ PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)

• Funkcje portów ETH-2wire-RX:

  ✔️ PoE OUT (zasilanie odbiorników PoE): PASSIVE

  ✔️ PINY PoE: 4,5 (V+) 7,8 (V-)

• Funkcje portów ETH-2wire:

  ✔️ POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE

  ✔️ DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach

• Sygnalizacja pracy:

  ✔️ LED port RJ45 (żółty) - obecność zasilania

  ✔️ LED port RJ45 (zielony) - link i transmisja danych w torze LAN

  ✔️ LED LINK (zielony) - link i transmisja danych w torze 2Wire

• Napięcie zasilania:

  ✔️ ETH-2wire-TX

  ✔️ Vin PoE = 44 ... 56 VDC

  ✔️ Vin POWER = 24 ... 56 VDC

  ✔️ ETH-2wire-RX

  ✔️ Vin = 24 ... 56 VDC

• Napięcie wyjściowe: Vout = Vin
• Kontrola zasilania:

  ✔️ ETH-2WIRE-RX

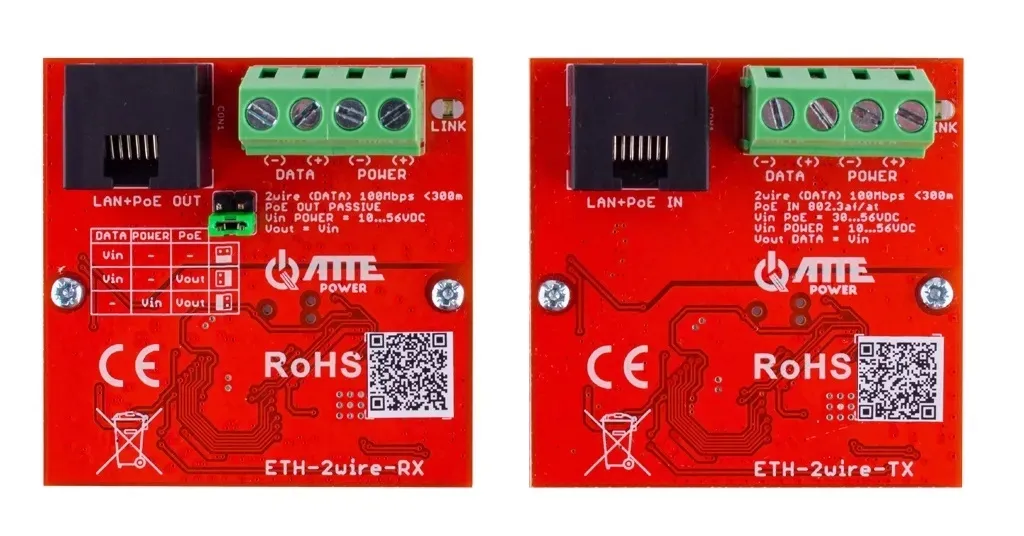

  ✔️ zworki  - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji

• Pobór mocy: 1,35 W (cały tor)
• Długość kabla 2WIRE:

  ✔️ Maksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA):

  ✔️ < 300m - 2 pojedyncze skręcane przwody np. 1 para skrętki UTP

  ✔️ < 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mm

• Długość kabla sieciowego:

  ✔️ < 100m - odległość SWITCH PoE do ETH-2WIRE-TX

  ✔️ < 100m - odległość ETH-2WIRE-RX do odbiornika PoE

• Zabezpieczenia:

  ✔️ LAN i DATA

  ✔️ Zabezpieczenie przepięciowe

  ✔️ POWER

  ✔️ Zabezpieczenie przed odwrotną polaryzacją

  ✔️ Port PoE IN

  ✔️ Zabezpieczenie przeciążeniowe na poziomie 0,6A

• Konstrukcja obudowy: Poliwęglan
• Stopień ochrony: IP20
• Temperatura pracy: -25°C...+65°C
• Wymiary:

  ✔️ ETH-2WIRE-TX - 51 x 51 x 22mm

  ✔️ ETH-2WIRE-RX - 51 x 51 x 22mm

• Waga:

  ✔️ ETH-2WIRE-TX 0,025 kg

  ✔️ ETH-2WIRE-RX  0,025 kg

CASE STUDY + ARANŻACJE

Masz już instalacje okablowanie lecz chcesz ją rozwinąć zmodernizować lub ulepszyć ponieważ wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna? Wystarczy kupić ETH‑2wire‑SET Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps aż do 300 m. Urządzenia są tak małe że nie zauważysz że je masz a dzięki temu nie będziesz musiał wymieniać okablowania

Nie czekaj kup już teraz Zestaw do transmisji LAN + PoE ETH‑2wire‑SET dzięki któremu możesz ustawić różne tryby pracy który są najlepsze do Twojej instalacji

Certyfikaty, zgodność z normami

• RoHs
• LVD
• EMC
• EN 50581:2012
• EN 55024:2010
• EN 55024:2010/A1:2015
• EN 55032:2015
• EN 62368-1:2014
• PN-EN 50581:2013-03
• PN-EN 55024:2011
• PN-EN 55024:2011/A1:2015-08
• PN-EN 55032:2015-09
• PN-EN 62368-1:2015

Przykłady zastosowań (Tryby pracy)

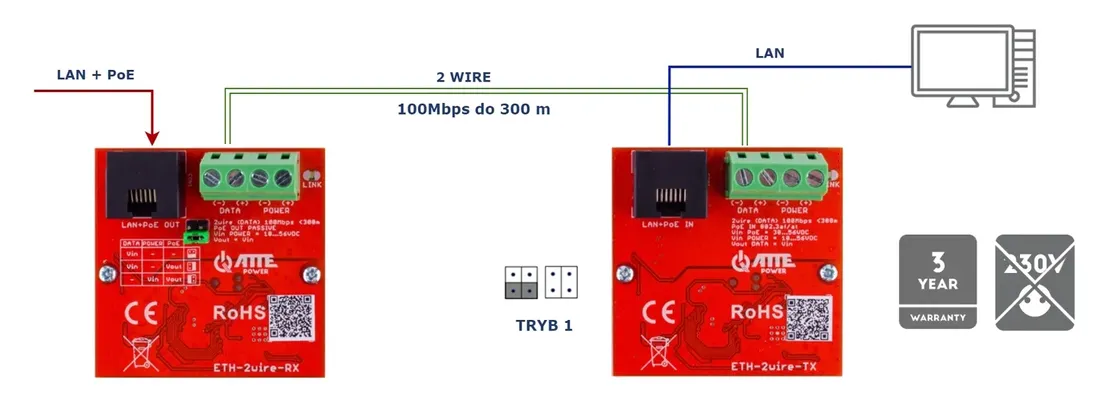

TRYB 1

Przykładowa konfiguracja zestawu w Trybie 1 - odbiornik bez zasilania PoE

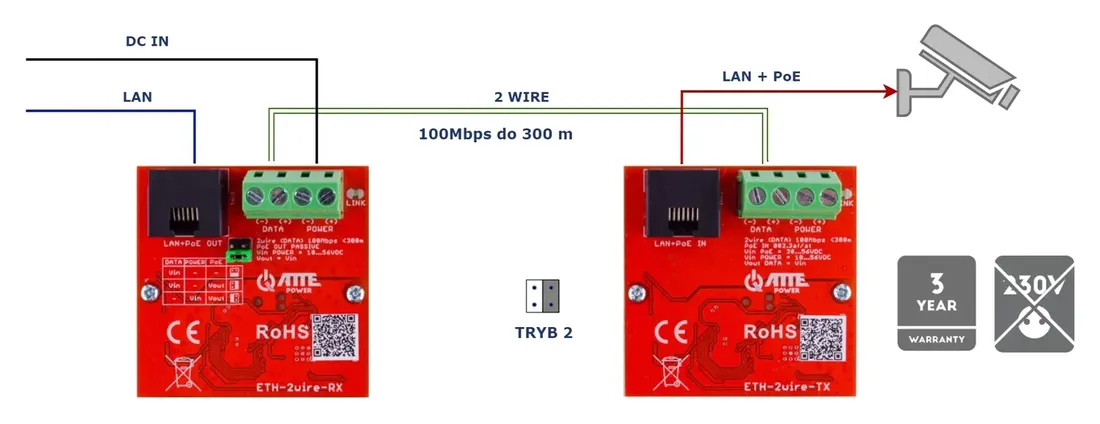

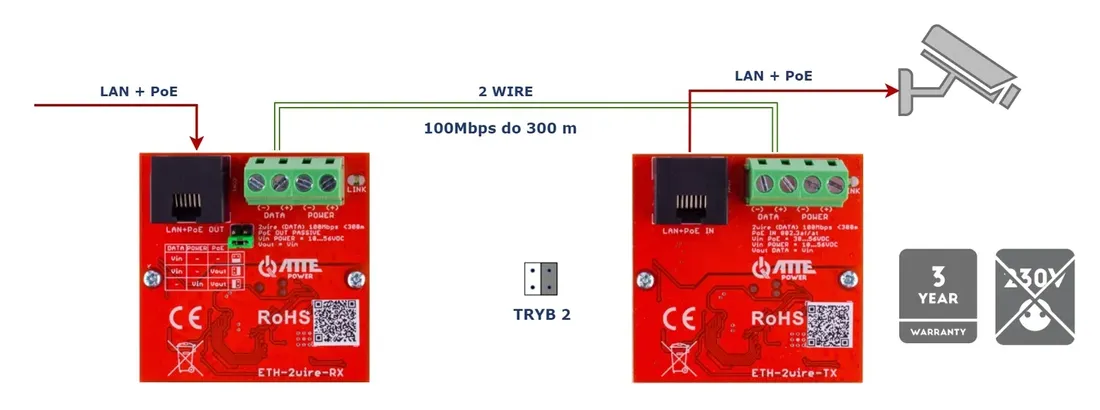

TRYB 2-1

Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.

TRYB 2-2

Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył zastosowanego przewodu. Nadajnik i odbiornik ETH-2WIRE będą działy poprawnie w zakresie napięcia 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.

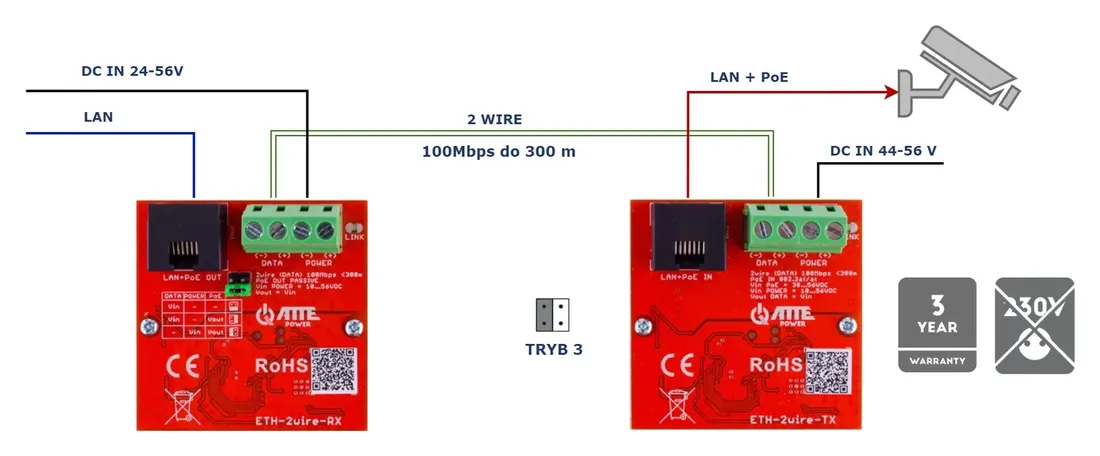

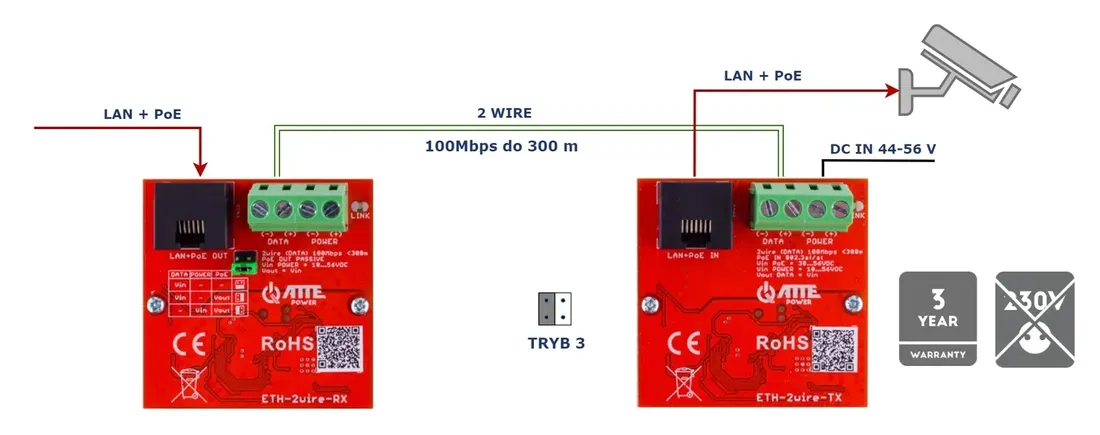

TRYB 3-1

Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH-2WIRE-RX Odbiornik ETH-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH-2WIRE-RX. Nadajnik ETH-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE

TRYB 3-2

Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH-2WIRE-RX Odbiornik ETH-2WIRE-RX będzie działał poprawnie w zakresie napięcia 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH-2WIRE-RX Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z zasilaniem DC IN 24-56V podanym na złącze POWER

Kod producenta: ETH‑2wire‑SET
