Satel GRAPHITE

Cyfrowa pasywna czujka

podczerwieni

Cyfrowa pasywna czujka podczerwieni GRAPHITE wykrywa ruch w chronionym obszarze.

Szeroki zasięg pola detekcji (ponad 100 m2) uzyskano dzięki opatentowanej geometrii soczewek Fresnela.

Do skutecznej ochrony potrzeba więc mniej czujek, instalacja jest prosta, a koszty inwestycji niskie.

◆ Nowoczesna technologia

Działanie urządzenia bazuje na cyfrowym algorytmie detekcji ruchu.

Cyfrowa kompensacja temperatury zapewnia skuteczność wykrywania poprzez dostosowanie czułości do temperatury w pomieszczeniu.

Czułość detekcji jest płynnie regulowana, przez co parametry pracy czujki można dokładnie dopasować do wielkości pomieszczenia i panujących w nim warunków.

Przydatne rozwiązanie stanowi zdalne załączanie/wyłączanie diody LED (bez otwierania obudowy czujki), sygnalizującej naruszenie.

W efekcie diodę można załączyć np. podczas testów systemu alarmowego, a wyłączyć w trybie normalnej pracy dla zapewnienia dyskrecji czujki.

◆ Funkcjonalność czujki

Funkcja sygnalizowania pamięci alarmu umożliwia sprawdzenie, która z czujek zainicjowała alarmowanie, bez potrzeby obserwowania stanu centrali.

Bezpieczeństwo pracy czujki zapewniane jest przez nadzór toru sygnałowego i napięcia zasilania oraz zabezpieczenie antysabotażowe.

◆ Najważniejsze cechy Graphite

✅ podwójny pyroelement

✅ cyfrowy algorytm detekcji nowej generacji

✅ precyzyjna soczewka Fresnela

✅ zdalnie uruchamiany tryb testowy

✅ pamięć alarmu

✅ wbudowane rezystory parametryczne

✅ opcja odporności na ruch zwierząt o wadze do 15 kilogramów

✅ dioda LED do sygnalizacji

✅ ochrona sabotażowa przed otwarciem obudowy

✅ regulowany uchwyt montażowy w zestawie

◆ Dane techniczne czujki Graphite

• Czas sygnalizacji alarmu: 2 s
• Rezystancja zestyku przekaźnika: 34 Ω

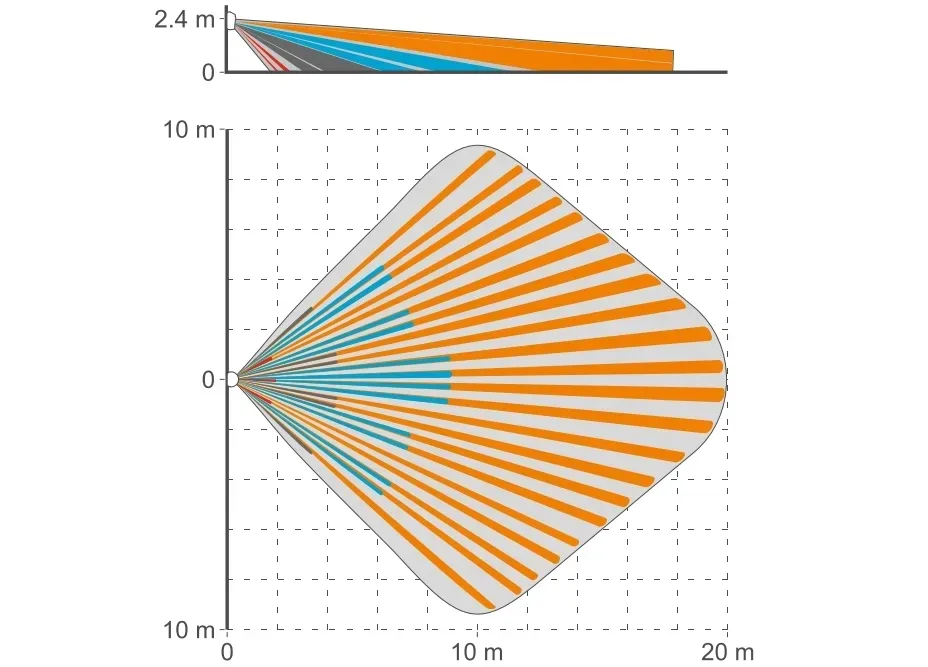

• Obszar detekcji (włączona opcja PET): 18 m x 16 m 54
• Obszar detekcji (wyłączona opcja PET): 20 m x 36 m 98
• Wyjścia sabotażowe (NC): 100 mA / 30 V DC
• Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Czas rozruchu: 30 s
• Rezystory parametryczne: 2 x 1,1 k
• Klasa zabezpieczenia wg EN50131-2-2: Grade 2
• Spełniane normy: EN50131-1, EN50131-2-2, EN50130-4, EN50130-5
• Napięcie zasilania (±15%): 12 V DC
• Klasa środowiskowa wg EN50130-5: II
• Wymiary: 63 x 96 x 49 mm
• Maksymalna wilgotność: 93±3%
• Masa: 94 g
• Maksymalny pobór prądu: 13 mA
• Pobór prądu w stanie gotowości: 10 mA
• Zalecana wysokość montażu: 2,4 m
• Zakres temperatur pracy: -30…+55 °C
• Wykrywalna prędkość ruchu: 0,3-3 m/s

Kod producenta: GRAPHITE
