CYFROWA CZUJKA DUALNA OPAL PRO SATEL ZEW. BIAŁA FV

Dualna czujka ruchu, dedykowana do pracy w warunkach zewnętrznych

Opis produktu:

OPAL Pro - Dualna czujka ruchu, dedykowana do pracy w warunkach zewnętrznych. Zaliczana do serii Pro, cechuje się wysoką, prawie 100% skutecznością wykrywania intruza. Tak wysoka niezawodność jest efektem połączenia najnowszych technologii z dużym doświadczeniem projektantów SATEL.

Najważniejsze cechy:

✅ Maksymalny zasięg detekcji 15 m i kąt wynoszący około 100°

✅ Budowę w oparciu o podwójny tor detekcji - PIR + mikrofala

✅ Spełnienie wymagań normy EN 50131-2-4 GRADE 3 (przy montażu wewnętrznym)

✅ Aktywny antymasking IR, zapewniający ochronę przed próbami zamalowania, zaklejenia lub zasłonięcia

✅ Obsługę funkcji kompensacji temperatury i algorytmu autoadaptacji

✅ Wbudowany czujnik zmierzchowy, umożliwiający realizację funkcji automatyki domowej

✅ Możliwość zdalnej konfiguracji czułości przy pomocy pilota OPT-1

✅ Odporność na ruch wykonywany przez niewielkie zwierzęta

✅ Zabezpieczenie antysabotażowe, chroniące czujkę przed otwarciem obudowy lub oderwaniem od podłoża

✅ Kontrolę strefy podejścia

✅ Szczelną obudowę zewnętrzną IP54

Czujka OPAL Pro to jedna z najwyższej jakości czujek ruchu, jakie można obecnie znaleźć na rynku. Niezawodna i uniwersalna, sprawdza się świetnie w praktycznie dowolnym obiekcie.

Dane techniczne:

• Częstotliwość mikrofali: 24 [GHz]
• Wyjścia czujnika zmierzchu D/N (wyjście typu OC): 50 mA / 12 V DC
• Rezystancja zestyku przekaźnika (wyjście antymaskingu): 34 [Ω]
• Rezystancja zestyku przekaźnika (wyjście alarmowe): 34 [Ω]
• Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Wyjścia sabotażowe (NC): 100 mA / 30 V DC
• Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Stopień zabezpieczenia: Grade 3
• Masa czujki (bez uchwytu): 178 [g]
• Stopień ochrony IP: IP54
• Czas rozruchu: 40 [s]
• Napięcie zasilania (±15%): 12 [V DC]
• Spełniane normy: EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5
• Czas sygnalizacji alarmu: 2 [s]
• Klasa środowiskowa wg EN50130-5: IIIa
• Wymiary: 65 x 138 x 58 [mm]
• Maksymalna wilgotność: 93±3%
• Maksymalny pobór prądu: 30 [mA]
• Pobór prądu w stanie gotowości: 17 [mA]
• Zalecana wysokość montażu: 2,4 [m]
• Zakres temperatur pracy: -40...+55 °C
• Wykrywalna prędkość ruchu: 0,2...3 [m/s]
• Rodzaj czujnika: Pasywna podczerwień (PIR) i mikrofala (MW)

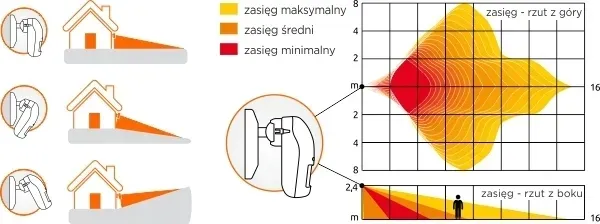

• Zasięg: 15  x 14 m
• Funkcja antymaskingu: Aktywny antymasking IR
• Regulacja czułości: 4 - stopniowa

Czujka dualna

Wysoka odporność na fałszywe alarmy

Czujka OPAL Pro wykorzystuje podwójny tor detekcji ruchu (podczerwień + mikrofala), który gwarantuje najwyższą skuteczność wykrywania ruchu. Dzięki niemu czujka cechuje się również wysoką odpornością na fałszywe alarmy i może poprawnie pracować w praktycznie każdych warunkach pogodowych - zarówno podczas dni słonecznych, jak i dni z opadami deszczu, śniegu, gęstą mgłą, itd. Podwójny tor detekcji zapewnia dodatkowo odporność na fałszywe alarmy wywołane przez kołyszące się na wietrze drzewa lub krzewy.

Instalator ma możliwość płynnej regulacji czułości torów detekcji, przy pomocy przycisków na PCB lub pilota OPT-1. Dzięki czemu parametry pracy czujki można dostosować do wymagań klienta i parametrów obiektu.

Cyfrowa kompensacja temperatury i algorytm autoadaptacji

Praca w szerokim zakresie temperatur i zwiększona odporność na fałszywe alarmy

Czujka korzysta ze sprawdzonej funkcji kompensacji temperatury, która automatycznie dostosowuje jej parametry pracy do temperatury otoczenia. Zasada jej działania jest bardzo prosta - kiedy temperatura otoczenia zbliża się do temperatury ciała człowieka, czułość czujki zostaje zwiększona. Funkcja kompensacji temperatury zapewnia wysoką skuteczność wykrywania ruchu, niezależnie od tego czy jest zimno czy ciepło. Czujka może poprawnie pracować w szeroki zakresie temperatur, od -40 do +55 °C.

OPAL Pro wykorzystuje również zaawansowany algorytm autoadaptacji. Poprawia on odporność na wystąpienie fałszywych alarmów, wywołanych przez niekorzystne czynniki pogodowe i szybko zmieniającą się temperaturę otoczenia.

Spełnia wymagania normy EN 50131-2-4 GRADE 3

Możliwość stosowania w obiektach wymagających najwyższego stopnia ochrony

Jedną z największych zalet czujki OPAL Pro jest spełnienie wymagań normy EN 50131-2-4 GRADE 3. Dzięki czemu można ją z powodzeniem stosować w obiektach szczególnie narażonych na włamanie, które wymagają najwyższego stopnia ochrony. Przykładowo można ją wykorzystać do realizacji systemu alarmowego w butikach, bankach, muzeach, u jubilera lub innym obiekcie z wartościowymi towarami.

Uwaga!

Norma EN 50131-2-4 Grade 3 jest spełniona jedynie gdy czujka jest montowana we wnętrzu pomieszczenia.

Aktywny antymasking IR

Skuteczna ochrona przed próbami sabotażu toru podczerwieni

Kolejną istotną zaletą czujki OPAL Pro jest aktywny antymasking toru podczerwieni. Zapewnia on najwyższą skuteczność wykrywania próby sabotażu przez:

⏩ Zasłonięcie soczewki stałym przedmiotem

⏩ Zaklejenie soczewki przeźroczystym materiałem, takim jak np. taśma klejąca lub folia

⏩ Zamalowanie soczewki przy pomocy farby lub bezbarwnego lakieru

Czujnik zmierzchowy

Sterowanie urządzeniami automatyki

Czujka posiada wbudowany czujnik zmierzchowy, sterujący wyjściem typu OC. Dzięki niemu może ona bezpośrednio sterować przekaźnikiem znajdującym się w sterowniku automatyki lub rozdzielni elektrycznej. Czujnik zmierzchowy sprawia również, że czujka OPAL Pro sprawdza się świetnie w systemach alarmowych z centralami serii INTEGRA. Przez centrale INTRGRA może współpracować z systemem KNX i realizować funkcje sterowania automatyką domową - rolety, oświetlenie, automatyka bramowa, itp.

Współpraca z pilotem OPT-1

Konfiguracja czułości na odległość

Dużą zaletą czujki jest możliwość współpracy z pilotem SATEL OPT-1. Przy jego pomocy możliwa jest wygodna konfiguracja parametrów czułości torów detekcji i czułości czujnika zmierzchowego. Zastosowanie pilota jest dużym ułatwieniem dla instalatora, który dostosowując czułość do wymagań klienta, nie musi za każdym razem wspinać się do czujki.

Odporna na zwierzęta

Stworzona do domów ze zwierzętami

Dodatkową zaletą czujki OPAL Pro jest odporność na ruch wykonywany przez niewielkie zwierzęta (do 20 kg). Dzięki czemu można ją z powodzeniem stosować w domach, w których właściciele trzymają np. psa. Należy jednak pamiętać, że czujka nie gwarantuje 100% skuteczności w ignorowaniu ruchów wykonywanych przez zwierzęta.

Zabezpieczenie antysabotażowe

Ochrona przed ingerencją osób trzecich

Czujka jest również wyposażona w podwójne zabezpieczenie sabotażowe, chroniące przed nieautoryzowanym otwarciem obudowy i oderwaniem od podłoża. Ochrona sabotażowa jest realizowana przez styk umieszczony na płytce elektroniki (otwarcie obudowy) i styk umieszczony na tylnej ścianie czujki (oderwanie od podłoża).

Czujka posiada również kontrolę strefy podejścia, która powiększa obszar wykrycia potencjalnego intruza. Osoba poruszająca się zaraz przy ścianie, nie przejdzie pod czujką niezauważona.

Obudowa IP54

Bezawaryjna praca w warunkach zewnętrznych

Czujkę umieszczono w szczelnej obudowie zewnętrznej, wykonanej z wykorzystaniem technologii wtrysku dwukomponentowego. Zapewnia ona dobrą wytrzymałość mechaniczną i wysoką klasę szczelności IP54, dzięki czemu czujkę można stosować na zewnątrz.

Dodatkową zaletą obudowy jest odporność na działanie promieni UV. W porównaniu do standardowych obudów plastikowych, żółknie ona znacznie wolniej od działania promieni słonecznych. Jej wygląd przez wiele lat użytkowania nie powinien ulec zmianie.

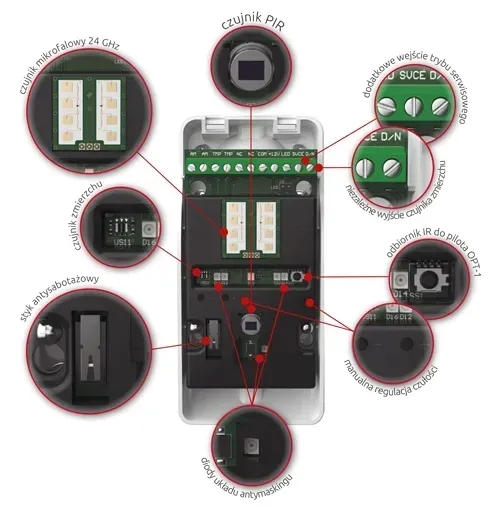

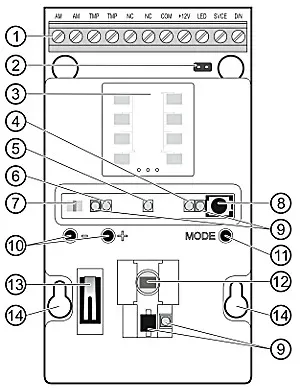

Opis poszczególnych elementów urządzenia:

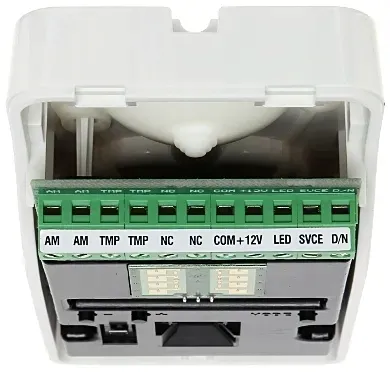

1. zaciski kablowe
2. ustawienia sygnalizacji LED
3. Czujnik MW
4. Dioda LED Żółty
5. Dioda LED Czerwony
6. Dioda LED Zielony
7. Czujnik zmierzchowy
8. Odbiornik IR
9. Diody układu antymaskingu
10. Przyciski konfiguracji ręcznej
11. Przyciski konfiguracji ręcznej
12. pyroelement
13. styk sabotażowy
14. Otwory mocujące

Kod produktu: OPAL PRO
